Creazione di disegni delle parti in lamiera
Quando si crea un disegno della parte di lamiera, viene creata una ripetizione piatta. I disegni delle parti di lamiera possono anche contenere le viste della parte di lamiera piegata.
Si possono creare i file *.dxf delle ripetizioni piatte di lamiera senza creare un disegno.
Per creare un disegno di ripetizione piatta:
-
Aprire la parte di lamiera per la quale si vuole aggiungere un disegno.
-
Fare clic su Crea disegno da parte/assieme  (barra degli strumenti Standard), quindi fare clic su OK per aprire un foglio del disegno.
-
Selezionare un formato o fare clic su OK per usare il formato di default.
-
Dalla Tavolozza delle viste, trascinare la Ripetizione piatta sul foglio del disegno.
bsp; Si può regolare la dimensione della vista del disegno in Scala scegliendo Usa scala personalizzata e digitando un valore.
|
|

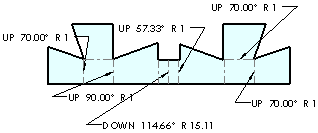

Viene visualizzata una ripetizione piatta con le note di piegatura della lamiera. È possibile impostare le opzioni per le note di linea di piegatura in Proprietà del documento - Lamiera.
|
|
-
Fare clic su OK  .
Per alternare la sospensione delle funzioni aggiuntive in una ripetizione piatta, creare una
configurazione di parte di ripetizione piatta
, quindi selezionare una vista di disegno.
|
Per alternare la visibilità delle note di piegatura della lamiera:
-
Selezionare la vista di disegno della ripetizione piatta per visualizzare il PropertyManager Vista del disegno.
-
Fare clic su Altre proprietà.
-
Nella scheda Proprietà della vista, deselezionare Visualizza le note di piegatura della lamiera.
Si può anche fare clic con il tasto destro su Vista del disegno
nell'albero di disegno FeatureManager e selezionare Proprietà.
Per alternare la visibilità delle linee di piegatura:
L'omissione delle linee di piegatura nasconde anche le note di piegatura della lamiera.
-
Nell'albero di disegno FeatureManager, espandere Vista del disegno per visualizzare la funzione Ripetizione piatta.
|
-
Espandere la funzione Ripetizione piatta, fare clic con il tasto destro su Linee di piegatura e selezionare Mostra oNascondi.
|
|
Per alternare la visibilità delle linee dell'area di piegatura:
-
fare clic con il pulsante destro del mouse sulla vista del disegno nel foglio del disegno.
|
-
Selezionare Bordo tangente, Bordi tangenti visibili o Rimozione dei bordi tangenti.
- o -
Selezionare Bordo tangente, Bordi tangenti con carattere per visualizzare le linee dell'area di piegatura nel documento specificatoCarattere della linea.
Se le linee della regione di piegatura non appaiono, tornare alla finestra della parte e fare clic con il pulsante destro del mouse su Ripetizione piatta nell'albero di disegno FeatureManager. Selezionare Modifica funzione e deselezionare Unisci facce. Il disegno dovrà essere ricostruito per vedere i bordi tangenti.
|
