Ottimizzazione di una catapulta con funzioni di movimento

È possibile definire la costante elastica di una molla ottimale per una catapulta che lancia un proiettile per colpire un bersaglio con la minima forza di impatto.

È possibile creare uno studio di progetto per individuare la costante elastica di una molla desiderata per una catapulta progettata per lancia un proiettile per colpire un bersaglio a una data distanza.

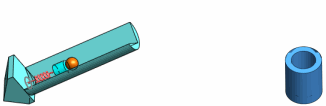

Catapulta

Per aprire il modello, andare ainstall_dir\samples\whatsnew\Optimization\catapult.sldasm.

Per completare questa esercitazione è necessario installare l'aggiunta Motion Simulation.

Riesaminare le funzioni dello studio Analisi di movimento:


  • Molla lineare
  • Carico gravitazionale
  • Gruppi di contatto di due corpi
  • Due grafici dei risultati per tracciare la forza di contatto tra il proiettile e il bersaglio e il componente X dello spostamento lineare del proiettile.
  • Due sensori che tracciano i grafici dei risultati dell'analisi del movimento.
    Per creare i sensori che tracciano i risultati del movimento, selezionare Crea sensore per studio di progetto/ottimizzazione nel PropertyManager Sensore/risultati.
  1. Definizione della variabile dello studio di progetto
    È possibile definire la costante elastica della molla come parametro e aggiungerla come variabile allo studio di progetto.
  2. Definizione di vincoli e obiettivi
    Il sensore che traccia il componente X della traiettoria del proiettile viene definito come vincolo.L'obiettivo da raggiungere è ridurre al minimo la forza dell'impatto del proiettile quando colpisce il bersaglio.
  3. Esecuzione dell'ottimizzazione
Argomento principale: Simulation
