Vista scomposta

Una vista scomposta può essere usata (o interrotta) in un disegno. Le viste scomposte rendono possibile visualizzare la vista del disegno su scala più grande in un foglio di disegno di dimensioni più piccole. Si crea un gioco o interruzione nella vista usando un paio di linee di interruzione. Le quote di riferimento e le quote del modello associate all'area scomposta riflettono i valori effettivi del modello.

Le viste scomposte comprendono la seguente funzionalità:

• Il gioco tra le linee di interruzione e l'estensione delle linee oltre la geometria della parte in può essere specificato in Proprietà del documento - Dettagli.

• Le quote che attraversano le linee di interruzione sono interrotte automaticamente.



• Le linee di interruzione possono essere bloccate in posizione. Dopo l'interruzione della vista, quotare le linee di interruzione ad una porzione conosciuta della geometria. Queste quote sono solo per l'uso nel documento di disegno e non appaiono in un disegno stampato.

• Il carattere della linea può essere specificato per le linee di interruzione in Strumenti, Opzioni, Proprietà del documento,Carattere della linea.

• Le linee di quotatura possono essere visualizzate con un motivo a zig zag selezionando Mostra quote scomposte nelle viste scomposte in Proprietà del documento - Quote.

• È possibile applicare i comandi Interrompi vista e Ricomponi vista a più viste.

• Si possono usare più linee di interruzione in una vista usando qualsiasi combinazione di linee di interruzione orizzontali o verticali. Tutte le interruzioni usano lo stesso gioco e stile di linea di interruzione.



• Le viste scomposte delle parti di lamiera con ripetizione piatta comprendono le linee di piegatura.

• Si può abbinare una vista scomposta con una o più viste di sezione per creare una vista con sezione ruotata (sezione con rivoluzione).

Per creare una vista scomposta:

1. selezionare una vista di disegno e fare clic su Interruzione (barra degli strumenti Disegno) o su Inserisci, Vista del disegno, Interruzione.

2. Impostare le opzioni nel PropertyManager:

   • Aggiungi linea di interruzione verticale

   • Aggiungi linea di interruzione orizzontale

   • Dimensione gioco. Imposta la quantità di spazio tra il gioco.

   • Stile della linea di interruzione . Definisce il Tipo di linea di interruzione.

Nelle viste con interruzioni multiple, lo Stile della linea di interruzione deve essere identico.

Una linea di interruzione si connette al cursore.

3. Fare clic nella vista due volte per posizionare le linee di interruzione, creando l'interruzione.

   La vista viene visualizzata con un gioco nella geometria. Oltre alla geometria del modello, le viste scomposte supportano le filettature cosmetiche e gli assi.

4. Aggiungere altre linee di interruzione se necessario. Per creare le linee di interruzione orizzontale e verticale nella stessa vista, aggiungere più interruzioni usando le direzioni orizzontali e verticali.



5. Fare clic su .

Per riportare una vista interrotta allo stato di continuità:

fare clic con il pulsante destro del mouse sulla vista scomposta e selezionare Ricomponi vista.

Le linee di interruzione rimangono nella vista e possono essere eliminate.

Per modificare una vista scomposta:

• Per modificare la forma delle linee di interruzione, fare clic con il pulsante destro del mouse sulla linea di interruzione e selezionare uno stile dal menu di scelta rapida.

• Per modificare la posizione dell'interruzione, trascinare le linee di interruzione.

• Per modificare la larghezza del gioco di interruzione, selezionare una linea di interruzione e digitare un valore nel PropertyManager.

Si può selezionare un tratteggio area in una vista scomposta solo nel suo stato non scomposto. Non si può selezionare un tratteggio area che attraversi un'interruzione.

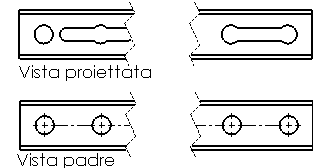

Per allineare un'interruzione in una vista proiettata con un'interruzione nella vista padre:
