Tabella di piegatura - File di testo

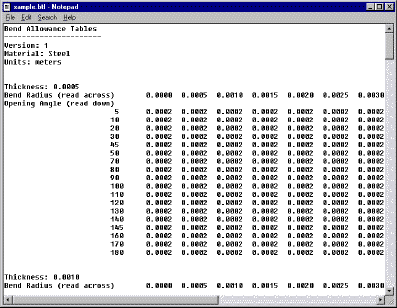

Una tabella di piegatura per le operazioni con le lamiere è riportata a titolo di esempio <install_dir>\lang\italian\Sheetmetal Bend Tables\sample.btl. Per creare una tabella di piegatura personalizzata, copiare e rinominare questa tabella con qualsiasi editor di testo.

Le tabelle di piegatura create come file di testo supportano le seguenti operazioni:

  • tutti i tipi di tabelle di piegatura (deduzione di piegatura, limite di tolleranza piegatura e il fattore k).

  • Tutte le unità di misura (metri, millimetri, centimetri, pollici e piedi). Impostare l'unità di misura nella fila Unità della tabella di piegatura.




Alcuni elementi da tenere presenti circa le tabelle di piegatura in un file di testo:

  • La tabella di piegatura del campione viene fornita solo per scopi informativi. I valori in questa tabella non rappresentano un valore attuale del limite di tolleranza.

  • Se lo spessore della parte o dell'angolo di piegatura è tra i valori nella tabella, il software interpola i valori per calcolare il limite di tolleranza.
