Sezione scomposta

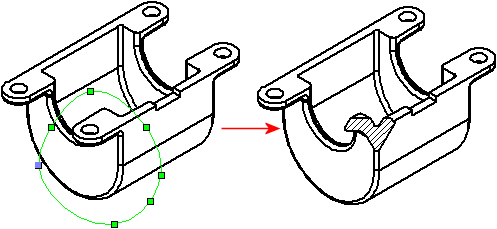

Una vista di sezione scomposta taglia una porzione di un assieme nella vista di un disegno per esporre la parte interna. Il tratteggio trasversale viene generato automaticamente sulle facce di sezione di tutti i componenti.

Una sezione scomposta fa parte di una vista di disegno esistente, non di una vista separata. Un profilo chiuso, di solito una spline, definisce la sezione scomposta. Il materiale viene rimosso ad una profondità specifica per esporre i dettagli interni. Specificare la profondità impostando un numero o selezionando la geometria nella vista di un disegno.

Non è possibile creare una sezione scomposta in una vista dettagliata, di sezione o alternativa. Creando una vista scomposta di una vista esplosa, la vista non potrà più essere esplosa.

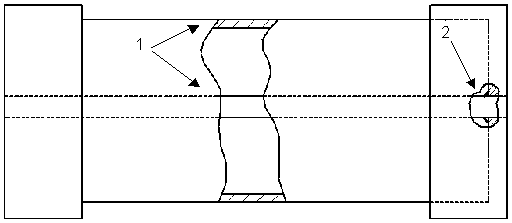

Questo esempio mostra (1) lo spessore e albero del muro e (2) la modalità di saldatura dell'albero all'estremità.

La sezione scomposta di una vista di disegno (isometrica, trimetrica, dimetrica). La profondità è normale al foglio:

Per creare una sezione scomposta:

  1. Fare clic su Sezione scomposta nella barra degli strumenti Disegno oppure selezionare Inserisci, Vista di disegno, Sezione scomposta.

    Il puntatore assume l'aspetto .

Se si desidera un profilo diverso da una spline, creare e selezionare un profilo chiuso prima di fare clic sullo strumento Sezione scomposta.

  1. Tracciare un profilo.

  2. Impostare le opzioni nella finestra di dialogo Vista di sezione. Se non si intende escludere i componenti o i fissaggi dalla vista di sezione scomposta, fare clic su OK.

  3. Impostare le opzioni nel PropertyManager Sezione scomposta.

Usare la modalità della vista di disegno 3D per selezionare un bordo oscurato per la profondità di una vista di sezione scomposta.

  1. Fare clic su OK .

Per eliminare o modificare una sezione scomposta:

  • Fare clic con il tasto destro sulla sezione scomposta nell'albero di disegno FeatureManager e selezionare una delle seguenti opzioni.

  • Cancella.

  • Modifica definizione. Impostare le opzioni nel PropertyManager Sezione scomposta quindi fare clic su OK .

  • Modifica schizzo. Selezionare l'entità di schizzo e modificarla, quindi chiudere lo schizzo.
