Proiezione del primo e del terzo angolo

Le tre viste standard sono situate nella proiezione del terzo angolo o nella proiezione del primo. Nella proiezione del terzo angolo, la vista frontale di default dalla parte o dall'assieme viene visualizzata in basso a sinistra e le altre due viste sono la superiore e quella di destra. Nel primo angolo di proiezione, la vista frontale viene visualizzata in alto a sinistra e le altre due viste sono la superiore e quella di sinistra. Per informazioni sull'impostazione della proiezione predefinita, vedere Proprietà del foglio.

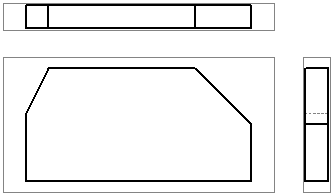

Proiezione del terzo angolo

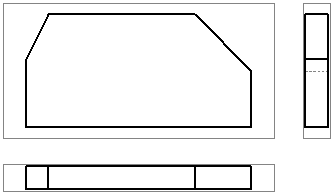

Proiezione del primo angolo
