Formato linea

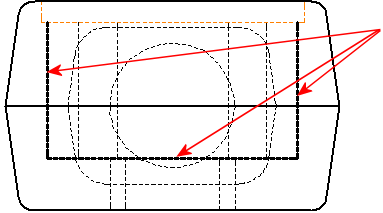

È possibile specificare il colore, lo spessore e lo stile per i disegni:
Si può specificare il colore per le note e le altre annotazioni nei livelli o con lo strumento Colore della linea.
Le impostazioni per i formati linea sono:
Quando si aggiungono nuove entità di schizzo a un disegno, il formato della linea segue le impostazioni di Livello. Se nessun livello è attivo, il formato della linea segue le impostazioni del sistema.
Per le nuove entità di schizzo e le annotazioni, le impostazioni dello strumento del formato della linea ignorano le specifiche dei livelli e le impostazioni del sistema. Un altro metodo di impostare le proprietà del bordo per i componenti dell'assieme nei disegni è costituito da Carattere della linea del componente.
Strumenti Formato
Gli strumenti della barra degli strumenti Formato linea cambiano i seguenti formati.
|
|
|
-

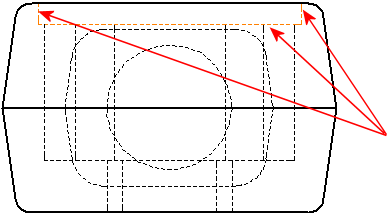

 Colore della linea. Scegliere un colore dalla tavolozza per sovrascrivere le impostazioni di default o selezionare Default. I colori di default possono essere impostati per disegni e quote in Opzioni  , Colori, Impostazioni schema colori. È possibile alternare tra il colore specificato e i colori di default del sistema con lo strumento Modalità visualizzazione colori (qui di seguito).
|
|
|

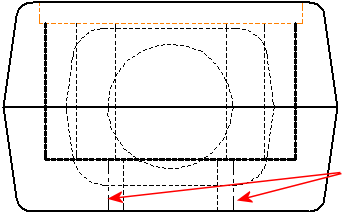

 Spostando il cursore sopra il menu, il nome dello spessore sarà visualizzato nella barra di stato
. Gli spessori di linea corrispondenti per la stampa saranno definiti in
Proprietà del documento - Spessore linea
.
|
|
|
|
|
|
|
|
-
 Modalità visualizzazione colori. Fare clic su questo strumento per alternare tra i colori (colori scelti nei livelli o con Colore della linea) e i
colori dello stato del sistema
(totalmente definiti, sotto definiti e così via). I punti finali dello schizzo e le quote svincolate hanno sempre il colore di stato del sistema.
|
|
Per specificare il formato per le nuove entità di schizzo nei disegni correnti e futuri:
-
Fare clic su uno strumento nella barra degli strumenti Formato linea e selezionare un formato dal menu.
-
Entità di schizzo di qualsiasi tipo (linea, linee di mezzeria, cerchi e così via).
Le entità aggiunte al disegno utilizzano i formati specificati fino a selezionare un formato diverso.
Per modificare il formato di un bordo o un'entità di schizzo esistente:
-
selezionare il bordo o l'entità di schizzo che si desidera modificare. Per selezionare più di un'entità alla volta, tenere premuto il tasto CTRL.
-
Fare clic su uno strumento nella barra degli strumenti Formato linea e selezionare un formato dal menu.
Il nuovo formato viene applicato alle entità selezionate.
Per riportare il colore del bordo, spessore o carattere al valore di default:
fare clic con il tasto destro su un bordo e fare clic su Azzera carattere di linea.
