Quote Ordinata

Le quote dell'ordinata sono un gruppo di quote misurate da una ordinata di valore zero in un disegno o schizzo. Nei disegni sono le quote di riferimento e non si possono cambiare i valori o usare valori per guidare il modello.

Le quote dell'ordinata sono calcolate dall'asse selezionato all'inizio. Il tipo di quota dell'ordinata (orizzontale o verticale) è definito dall'orientamento dei punti selezionati.

Si possono quotare ai bordi, vertici ed archi (centri e punti massimi o minimi). L'utente può inoltre quotare ai punti medii al momento dell'aggiunta delle quote dell'ordinata.

Le quote dell'ordinata vengono automaticamente raggruppate per mantenere l'allineamento. Quando si trascina qualsiasi membro del gruppo, tutti i membri si spostano assieme. Per dissociare una quota dal gruppo dell'allineamento, fare clic con il pulsante destro del mouse sulla quota e selezionare Interrompi allineamento.

La quota zero può essere trascinata in una nuova posizione e tutte le quote dell'ordinata si aggiornano per corrispondere la nuova posizione zero.

Se le quote adiacenti sono molto vicine l'una all'altra, le linee di associazione vengono automaticamente spostate a scatto per prevenire la sovrapposizione del testo. Trascinare i quadratini di ridimensionamento nelle piegature quando si seleziona una quota dell'ordinata con una linea di associazione piegata. La piegatura può essere rimossa o la si può aggiungere ad un'altra quota dell'ordinata.

Le proprietà del documento con le quote dell'ordinata possono essere impostate in Proprietà del documento - Quote dell'ordinata. Si può specificare che le linee di associazione non siano automaticamente sfalsate deselezionando Sfalsa automaticamente le ordinate.

Per creare le quote dell'ordinata:

1. fare clic su Quota dell'ordinata nella barra degli strumenti Quote\Relazioni o su Strumenti, Quote, Ordinata.

   Si può selezionare Quota dell'ordinata orizzontale o Quota dell'ordinata verticale per specificare la direzione delle quote.

2. Fare clic sul primo elemento (bordo, vertice e così via) dal quale calcolare tutti gli altri per renderlo la base (quota 0.0) e fare clic nuovamente per posizionare la quota esternamente al modello.

3. Fare clic sui bordi, vertici o archi da quotare usando la stessa ordinata. Facendo clic su ogni elemento, la quota viene posizionata nella vista, allineata con l'ordinata zero.

4. Selezionare un'altra modalità o un altro strumento o premere il tasto Esc per uscire dalla modalità dell'ordinata.

Per aggiungere altre quote lungo la stessa ordinata:

1. fare clic con il pulsante destro del mouse su una quota dell'ordinata, selezionare Aggiungi all'ordinata.

2. Fare clic sui bordi, vertici o archi da quotare usando la stessa ordinata. Facendo clic su ogni elemento, la quota viene posizionata nella vista, allineata con l'ordinata zero.

3. Selezionare un'altra modalità o un altro strumento o premere il tasto Esc per uscire dalla modalità dell'ordinata.

Per modificare le quote dell'ordinata:

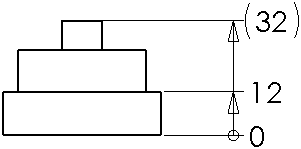

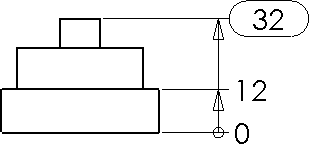

le quote dell'ordinata possono essere modificate usando i comandi nel menu di scelta rapida. Fare clic con il pulsante destro del mouse su una quota dell'ordinata, selezionare Visualizza opzioni, quindi scegliere da queste opzioni:

• Allinea ordinata. Allinea tutte le quote lungo l'ordinata con l'ordinata 0.0.

• Sfalsamento. Piega la linea di associazione di una quota e permette di riposizionarla.

• Nuovo sfalsamento ordinata. Applica l'algoritmo di sfalsamento automatico alle quote dell'ordinata.

• Mostra parentesi. Aggiunge parentesi intorno alle quote selezionate.



• Mostra come quota d'ispezione. Mostra le quote selezionate come quote d'ispezione.



Per visualizzare come quote a catena:

1. selezionare la quota di un'ordinata.

2. Fare clic sulla scheda Linea di associazione e selezionare Catena dell'ordinata.

3. Fare clic su .

Selezionare bsp; Mostra come quota a catena in Proprietà del documento - Quote dell'ordinata per concatenare tutte le quote dell'ordinata nel disegno.
