Note della linea di piegatura nelle lamiere

Le viste di disegno delle ripetizioni piatte possono visualizzare le note della linea di piegatura o tabelle di piegatura. Le note della linea di piegatura delle lamiere permettono di:

  • modificare il contenuto. Modificare il testo fuori i parametri della nota.

  • Modifica del formato di default. Modificare <install_dir>\lang\<italian>\bendnoteformat.txt

  • Mantenere le capacità associative. Cambiare l'angolo di piegatura, la direzione di piegatura o il raggio di piegatura e le note si aggiorneranno nel disegno.

  • Posizionamento delle note. Cambiare la posizione di visualizzazione delle note di piegatura.

Modifica nota e posizione della nota

Per aggiungere e posizionare le note di piegatura della lamiera:

  1. Fare clic su Crea disegno dalla parte/assieme (barra degli strumenti Standard).

  2. Aprire un foglio di disegno.

  3. Nella Tavolozza viste, trascinare la vista con ripetizione piatta nell'area grafica.

  4. Fare clic su .

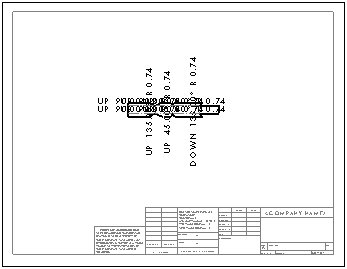

Se il carattere è troppo grande, bloccare con selezione le note di piegatura, e nel PropertyManager, in Formato del testo, deselezionare Usa carattere del documento, fare clic su Carattere e ridimensionare.

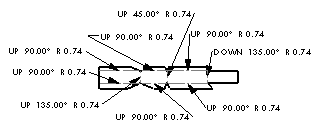

  1. Selezionare le note di piegatura individualmente per:

Non è possibile cancellare le note di piegatura, ma si può fare clic con il tasto destro sulla nota di piegatura e selezionare Nascondi.

Inverti visualizzazione

Se si fa clic su Inverti vista nel PropertyManager o si modifica la funzione di ripetizione piatta e si modifica Faccia fissa al lato opposto, le note di linea della piegatura della lamiera per SU o GIU' si invertiranno per accomodare la modifica.

Modifica contenuto

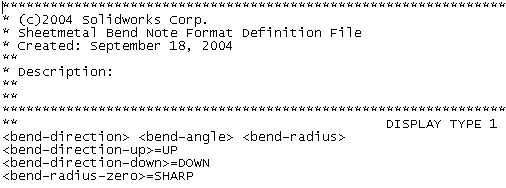

Le note della linea di piegatura della lamiera consistono in un file di testo in <install>\lang\<italian>\bendnoteformat.txt. Questo file imposta il formato delle note di linea di piegatura.

  • Usare un editor di testo.

  • I valori esterni alle parentesi < > sono visualizzabili nel disegno. I valori possono essere modificati.

  • I valori interni alle parentesi < > sono i parametri che mantengono capacità associative. Questi valori possono essere modificati solo se si segue il formato entro le parentesi.
