BOMタブ - SolidWorks BOM(Bill of Materials Tab - SolidWorks BOM)

BOM(Bill of Materials)タブを使用して、SolidWorks アセンブリか図面の部品表を表示します。

SolidWorks BOM を表示するには、部品表を含む SolidWorks アセンブリか図面を選択します。 BOM (Bill of Materials)タブのBOMで、アイコンのBOMを選択します。

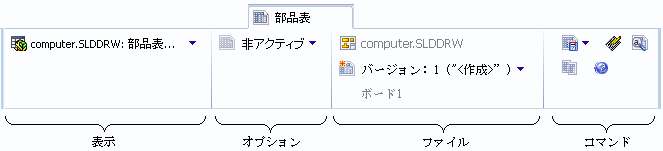

BOM_UI_SolidWork_BOM

表示（View）

BOM_UI_BOM_control 部品表(Bill of Materials) BOM タイプはこのアセンブリ、または図面で使用できます。

オプション

BOM_UI_Not_Activated_control アクティブ化（Activation） 部品表ビューで BOM を表示するかどうかをコントロールします。

File

ソース ファイル（Source file） (読み取り専用) アセンブリ、または図面ファイル名です。
ファイルバージョン（File Version） BOM を表示するソース ファイルのバージョンを選択できます。
Configuration （読み取り専用） BOMのコンフィギュレーションです。

コマンド(Commands)

BOM_UI_Save_BOM 保存 保存を選択して SolidWorks 部品表を保存するか、指定保存を選択してカスタム BOM に部品表を保存します。
BOM_UI_Open_as_CSV_file CSVファイルとして開く BOMをコンマによって区切られた Excel ファイルとして開きます。
検索 BOMで文字列を検索します。 BOMの検索(Searching BOMs) を参照してください。
部品表比較 比較する 2 番目の BOM を選択できるように、[部品表] タブのレイアウトを変更します。 BOMの比較(Comparing BOMs) を参照してください。
ヘルプ 状況依存ヘルプにアクセスします。

部品表プロパティ（BOM Table Properties）

SolidWorks BOM には、列と、SolidWorks アセンブリまたは図面での BOM のフォーマットがあります。

ショートカット メニュー（Shortcut Menu）

BOM リストを右クリックしてファイルを選択すると、次のコマンドが表示されます:

Microsoft Excel の現在インストールされているバージョンはサポートされていません。 選択したファイルで新しいエクスプローラ ウィンドウを開き、選択したファイルを新しいウィンドウの上パネルに表示します。
参照... 右パネルの上のセクションで、選択したファイルに焦点を変更します。 選択したファイルが図面またはアセンブリの場合、ファイルの BOM が表示されます。
