bsp;FilletXpert
FilletXpertは半径固定フィレットの管理、整理、並び替えを行い、ユーザーが設計意図に集中して取り組めるようにします。Xperts の概要（Xperts Overview）も参照してください。FilletXpertは、次を行えます。
-
複数のフィレットの作成
-
FeatureXpertの自動起動
-
必要時のフィレットの自動並べ替え
-
フィレットコーナーの希望タイプを管理
FilletXpertを使用すると、SolidWorksソフトウェアにベース フィーチャーの構造管理を任せられます。手動のフィレット(Fillet ) PropertyManager をフィーチャーレベルでコントロールしたいときに使用します。
PropertyManager タブ
コーナー タブは正確に3つのフィレットエッジが一つの頂点に集まっているときにフィレットコーナーを変更します。フィレットコーナーの各面は厳密に3つのフィレット面と隣接していなければなりません。
もしすべての３つのフィレットエッジが凹、または凸、または同じ半径をもつなら、ただ一つのフィレットコーナータイプが存在します。
PropertyManager を終了した状態で、他の互換性のあるコーナーにコピーするために、
CTRL+フィレットコーナーをドラッグします。
エンティティの選択(Selecting Entities)
フィレットの追加、あるいは変更するとき、個別のエッジ、あるいはフィレットを選択することは、複数のエッジ、またはフィレットを選択するのを助けるポップアップ ツールバーを表示します。
グラフィックス領域でエンティティーをハイライトするために、ポインタをツールバーアイコン上に置きます。適切なエンティティを選択し、PropertyManagerに挿入するためにツールバーアイコンをクリックします。
ツールバー ツールティップで:
FilletXpert の手順
FilletXpert にアクセスするには：
-
（フィーチャー ツールバーの）フィレット
（Fillet）をクリック、または挿入（Insert）、フィーチャー（Features）、フィレット/ラウンド（Fillet/Round）をクリックします。
-
PropertyManagerでFilletXpertをクリックします。
FilletXpertを使用して、複数のフィレットを作成するには：
-
FilletXpert PropertyManagerで、追加 タブをクリックします。
-
フィレットするアイテム（Items to Fillet）で:
-
フィレットを行うために、エッジ、面、フィーチャーとループ
(Edges, Faces, Features and Loops）用に選択します。
-
半径
(Radius) 値を設定します。
-
適用をクリックします。
FilletXpertにより、PropertyManagerを離れることなくフィレット フィーチャーが追加されました。
FilletXpertの追加タブを使用中にFeatureXpertを自動起動するには：
特定のジオメトリ上のフィレットに問題があるとき、FilletXpert は自動的に、FeatureXpertを起動します。
-
FilletXpert PropertyManagerで、追加(Add) タブをクリックします。
-
フィレットを行うために、エッジ、面、フィーチャーとループ (Edges, Faces, Features and Loops）用に選択します。この例では、表示された２つの面を選択します。
-
この例では半径 (Radius) .25を設定し、適用(Apply)をクリックします。
FilletXpertは自動的にFeatureXpertを呼び出して、フィレットを作成します。FeatureXpertは複数のフィレットを作成する必要があると判断し、そのとおりにします。
-
全体のモデルのボックス選択は、すべての面をキャプチャーし、次に適用(Apply)をクリックします。
FilletXpertはモデル全体を.25インチの半径フィレットでフィレットするため、FeatureXpertが自動的に起動されてフィレットを解決します。
FilletXpertの変更タブを使用し、フィレットを自動的に変更または削除するには：
-
FilletXpert PropertyManagerで、変更(Change) タブをクリックします。
-
変更するためにフィレットを検査します。FeatureManager デザインツリーでフィレットの上にマウスを動かし、そしてそれが多数のエッジに適用できることに注意を払ってください。この例では、下のエッジのみに変更を行います。
-
グラフィックス領域で、図のようにフィレットされた下のエッジを選択します。
-
半径 （Radius）を1.0に設定し、サイズ変更（Resize）をクリックします。
FilletXpertにより新しいフィレットが作成され、選択エッジのみがサイズ変更されます。
-
FeatureManager デザインツリーで他のフィレットの上にマウスを動かし、そしてそれが多数のエッジに適用できます。フィレットを円形のエッジのみから削除します。
-
円形のフィレットされたエッジを選択します。
-
削除（Remove）をクリックします。
FilletXpertは円形エッジのみからフィレットを削除します。
代わりのフィレットコーナーの選択するために：
-
フィレットコーナーを右クリックし、フィーチャー編集(Edit Feature)を選択。
PropertyManager の中で、コーナーがコーナー面
(Corner Faces)の下に現れます。
-

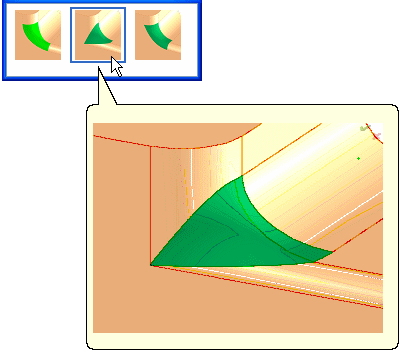

その他の方法（Show Alternatives）をクリックします。
-
ポップアップで、選択されたフィレットコーナーを置き換えるためにプレビューをクリックします。
-
をクリックします。
.
他のフィレット コーナーにフィレット コーナーをコピーするには：
-
コピーするフィレットコーナーを右クリックし、フィーチャー編集(Edit Feature) を選択。
-
コピーターゲット(Copy Targets)でハイライトを行う（Enable highlighting）を選択します。
-
全ての互換性のあるフィレットコーナーをハイライトするために、コピーターゲット(Copy Targets) をクリックします。
-
コピーするために、フィレットコーナーを選択します。
選択色はシステムオプション色、選択アイテム 1、2、3(Selected Item 1, 2, 3)を使用します。
モデル全体のボックス選択は、全ての互換性のあるフィレットコーナーを選択します。
-
コピー（Copy to）をクリック:
-
をクリックします。
