AssemblyXpert - 原点から離れた構成部品
もし一つ以上の構成部品がアセンブリ原点から遠く離れているとき、アセンブリは、ウィンドウにフィット
(Zoom to Fit)をクリックしたときに消えたようになります。アセンブリは、原点から非常に遠い構成部品と、原点から近い構成部品を表示に含むために非常に遠くにズームします。
原点から離れている構成部品を原点の近くに移動させるには、AssemblyXpertの解析と修正
(Analyze and Fix) をクリックします。そしてウィンドウにフィットを行うとアセンブリは見えるようになります。それから、それらが本当にアセンブリに属するかどうか、あるいはそれらを削除するべきであるかどうか決めることができます。
解析と修正 (Analyze and Fix)をクリックする前と後の、ウィンドウにフィットでズームされたモデルがあります。
|
前

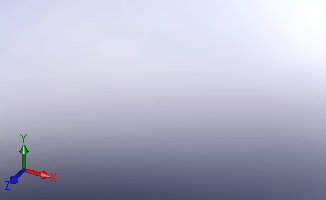

構成部品が非常に遠く離れているので、アセンブリがウィンドウにフィットでズームされると何も見えません。
|
|
|
|
後

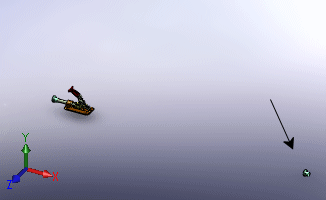

SolidWorks は、原点から離れている構成部品を動かします。それは原点により近いですが、それでも明らかに分かれています。
|
|
|
