溶接 - コーナー タイプの変更（Weldments - Change Corner Treatment）
鋼材レイアウト内で、グループ内あるいは隣接するセグメントの間のコーナー タイプを上書きできます。円弧ボディを隣接するボディにマージさせ、溶接隙間とトリム順序を指定することもできます。
コーナー タイプを変更するには:
-
FeatureManagerデザインツリーで鋼材レイアウトを右クリックし、フィーチャー編集（Edit Feature）を選択します。
-
変更するコーナーをクリックします。
-
コーナー タイプ（Corner Treatment）ダイアログ ボックスで、ハイライトされたグループ（Group 1）の作業を行います。この角で一致する他のグループがある場合、矢印キーをクリックして他のグループまで移動します。
-
円弧の場合のみ、円弧セグメント ボディをマージ（Merge arc segment bodies）を選択して円弧を隣接するボディとマージさせ、1 つのボディを作成します。個別のボディを保持する場合は、選択解除します。
-
コーナー タイプ（corner treatment）を選択
: とめつぎ
（End Miter）、突合わせ 1
（End Butt1）、突合わせ 2
（End Butt2）。
-
とめつぎトリムされたボディをマージ（Merge miter trimmed bodies）を選択して、溶接レイアウト ボディを組み合わせ、溶接カット リストの結果として得られた溶接レイアウト ボディの長さが、カットされていない溶接レイアウト ボディの最大長の合計と等しくなるようにします。（コーナー タイプの適用（Apply corner treatment）を選択し、とめつぎ
（End Miter）をクリックした場合のみ使用できます。）
-
コーナーの溶接間隔を設定（Set corner specific weld gaps）を選択して、グループの溶接隙間を上書きします。
-
同じグループの接続するセグメントの隙間
（Gap between Connected Segments in Same Group）で新しい溶接隙間を指定します。
-
トリム順序（Trim Order）を設定します。
トリム順序番号が小さいグループが番号の大きいグループをトリムします。2つのグループに同じトリム順序番号が指定されている場合は、お互いをとめつぎにします（番号の大きいグループをトリムされ、番号の小さいグループによってトリムされます）。
-
をクリックします。
例
|

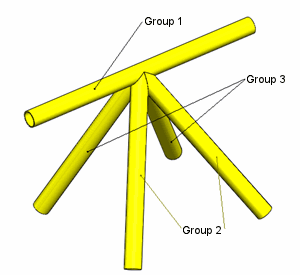

3つの溶接グループを含むモデル。
|
|
|
|
|
|

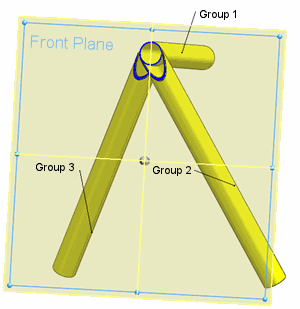

トリム番号が表示された断面表示:
-
Group 1 - トリム順序 1
-
Group 2 - トリム順序 2
-
Group 3 - トリム順序 3
結果:
|
|
|
|
|
|

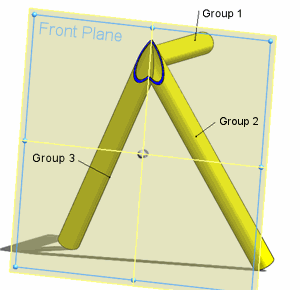

トリム番号が表示された断面表示:
-
Group 1 - トリム順序 1
-
Group 2 - トリム順序 2
-
Group 3 - トリム順序 2
結果:
|
|
|
|
|
|

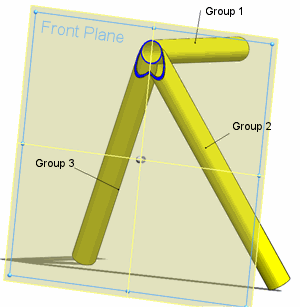

トリム番号が表示された断面表示:
-
Group 1 - トリム順序 2
-
Group 2 - トリム順序 1
-
Group 3 - トリム順序 1
結果:
|
|
