板金ベンドライン注記（Sheet Metal Bend Line Notes）

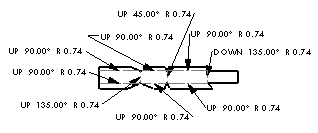

フラット パターン図面ビューにはベンドライン注記またはベンド テーブルを表示できます。板金ベンドライン注記では、次のことが行えます。

• コンテンツの編集。注記パラメータ外のテキストを編集します。

• デフォルトのフォーマットの変更。<インストール_ディレクトリ>\lang\<言語>\bendnoteformat.txt を編集します。

• 関連性の維持。Change the ベンド角度、ベンド方向、またはベンド半径を変更すると、図面内の注記が更新されます。

• 注記の配置。ベンド注記の表示位置を変更します。

注記の編集と注記の位置

板金ベンド注記を追加して配置するには、次の手順を実行します。

フォント が大きすぎる場合、ベンド注記をブロック選択し、PropertyManager のテキスト フォーマットでドキュメントのフォント使用を選択解除し、フォントをクリックしてサイズを変更します。

ベンド注記を個々に削除することはできませんが、ベンド注記を右クリックして非表示を選択することはできます。

反転表示

PropertyManager でビューを反転（Flip view）をクリックするか、またはフラット-パターン フィーチャーを編集して固定面を反対側に変更し、変更を反映させるために板金ベンドライン注記を上または下に反転します。

内容の変更

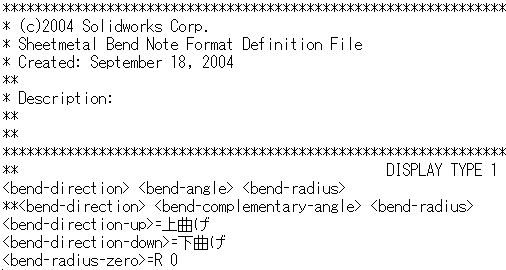

板金ベンドライン注記は <インストール ディレクトリ>\lang\<言語>\bendnoteformat.txt にあるテキスト ファイルです。このファイルでは、ベンド ライン注記のフォーマットが設定されます。

• テキスト エディタを使用します。

• ブラケット < > の外側の値が図面に表示されます。これらの値は変更できます。

• ブラケット < > の内側の値は、関連性を維持するパラメータです。ブラケット内のフォーマットに従っている場合のみ、これらの値を変更できます。
