ビューポート
1、2、あるいは 4 個のビューポートを通じてモデルや図面を見ることができます。
|
4 面ビューポートを開くには:
（表示ツールバーの）4面ビュー  （Four View）をクリックするか、ウィンドウ（Window）、ビューポート（Viewport）、4面ビュー（Four View）をクリックします。
|
|
ウィンドウ（Window）メニューあるいは標準表示方向ツールバー(Standard Views toolbar) から以下のビューポートを選択できます：
|
|
ツールボタン名
|
表示されるビュー
|
|
|
単一ビュー（Single View）
|
ユーザー定義
|
|
|
2 面ビュー（水平）（Two View - Horizontal）
|
正面と平面（上面）
|
|
|
2 面ビュー（垂直）（Two View - Vertical）
|
正面と右側面
|
|
|

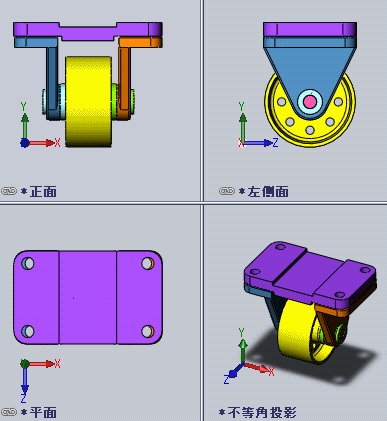

4 面ビュー（Four View）
|
正面、右側面、平面（上面）、不等角投影（第3角法）あるいは正面、左側面、平面（上面）、不等角投影（第1角法）。ツール（Tools）、オプション（Options）、システム オプション（System Options）の表示/選択（Display/Selection）で、第 1 角法（First Angle）または第 3 角法（Third Angle）を指定します。
|
-
それぞれのビューポートの左下のコーナーに現在の方向が表示されます。
-
異なる方向を選ぶには、(ヘッドアップ表示ツールの)表示方向 bsp;
bsp;(View Orientation)をクリックします。
-
複数のビューポートから単一のビューポートに切り替えると、モデルはアクティブなビューポイントの表示方向になります。続いて、複数のビューポートに切り替えた場合、表示方向はデフォルト状態に戻ります。
-
ビューポートがリンクされていない限り、それぞれのビューポートは独立して表示方向や回転を変更できます。
正投影図をリンクすることもできます。非正投影図（等角投影、不等角投影、ユーザー定義表示方向等）はリンクされません。
正投影図をリンクするには：
（標準表示方向ツールバーの）ビューのリンク
（Link Views）をクリックするか、ウィンドウ（Window）、ビューポート（Viewport）、ビューのリンク（Link Views）をクリックします。
フライアウト ビューのポップアップ メニューに表示される
アイコンは、ビューがリンクされていることを表します。
ビューのリンクを使った機能:
-
全ての正投影図でズーム、パニングがリンクされます。
-
ポインタを使ったビューの回転は使用できません。
-
ビューを正投影図以外の角度に回転すると、ビューのリンクは解除されます。
-
ビューのリンクをオンにしている場合、ビューを回転して直交方向にすると、ビューがリンクされます。
