タイトルブロック（Title Blocks）

SolidWorks で新規の図面を開始する場合、特定の用紙サイズと図面のシート フォーマットをもつテンプレート を選択します。 このフォーマットには、標準、ユーザー定義、またはフォーマットなし（指定サイズのみ）を指定できます。 1つのタイトルブロックを定義するとき、タイトルブロックデータを入力するために、どのテンプレートフィールドが編集可能で、クリックできるホットスポット領域であるかを定義することができます。 また、タイトル ブロックは部品とアセンブリで作成できます。

注記: 従来の 2D CAD のタイトルブロックを使用できます。 新規の図面、または図面シートを開始するには、シート　フォーマット/シート　サイズ（Sheet Format/Size）ダイアログボックスのシート フォーマットを表示（Display sheet format）を選択解除し、2D CAD のブロックをインポートします。

標準のフォーマットには、タイトルブロックが含まれています。 SolidWorks では、シート フォーマットは 編集できます。 （また将来の図面で使用するためにシート フォーマットを保存することもできます） 線やテキストは追加、移動、フォーマット化、また削除できます。

注記のデータをファイル名、データ、シート番号などのドキュメント プロパティにリンク、または定義したユーザー定義プロパティに リンクできます。

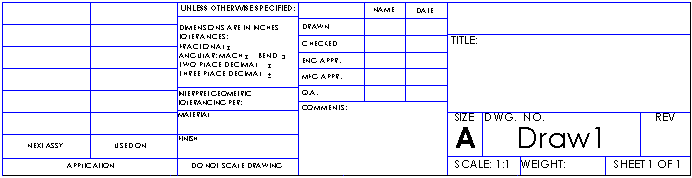

デフォルトの横方向のシート フォーマットのタイトルブロックには、次の線やテキストが含まれています：

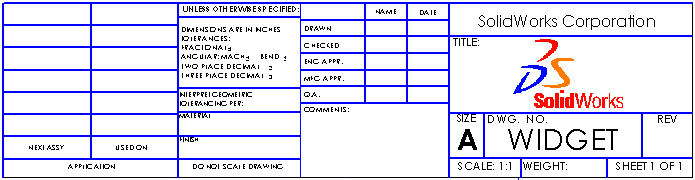

次のシート フォーマットの編集の例では、会社名が含まれている注記が追加され、図面の名前をもつ注記が編集されており、線が太く変更され、グラフィックが追加されています。

次を参照: SolidWorks チュートリアル: レッスン3 - 図面

SolidWorks 関連トピック

SolidWorks ヘルプ: タイトル ブロック PropertyManager（Title Block PropertyManager）
