曲率コーム(Curvature Combs)
曲率コームは、部品、アセンブリ、図面ドキュメントの多くのスケッチ エンティティの傾きや曲率を視覚的により分かりやすくします。
スケッチ エンティティの曲率コームを表示するには：
-
スケッチを開き、スケッチ エンティティを右クリックし、曲率表示（Show Curvature Combs）を選択します。

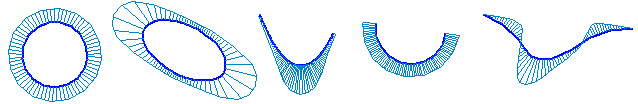

エンティティの曲率を示す、コームが表示されます。
スプラインでは、変曲点でコームがスプラインと交差します。
スケッチ エンティティをドラッグし、曲率が変化するのに伴い、コームの形状も変わります。
-
曲率スケール(Curvature Scale) PropertyManager で、スライダーを移動し、曲率コームのサイズと密度を調整します。
-
OK
をクリックします。
コームは、スケッチを閉じる際も表示された状態になっています（スケッチがフィーチャー化されない限り）
スケッチ内のすべての曲率コームのサイズと密度を変更するには：
スケッチを開き、曲率コームが表示されているスケッチ エンティティを右クリックし、曲率スケールの変更（Modify Curvature Scale）を選択します。
スケッチ エンティティの曲率コームを非表示にするには：
開いたスケッチの、スケッチ エンティティを右クリックし、曲率の表示（Show Curvature）を選択します。
