ブロック PropertyManager(Block PropertyManager)
ブロック(Block) PropertyManager を表示させるために、ブロックスケッチエンティティをスケッチ編集(Edit Sketch)モードで選択します。
|
|
|
|
単一ブロック(Single block)：複数の
スケッチエンティティで構成されたもの
|
複数スケッチエンティティ(Multiple sketch entities)：それぞれの
スケッチエンティティがブロック
|
既存拘束関係
選択されたブロックの拘束をリストします。
拘束関係追加
選択されたブロックに加えることができる拘束をリストします。
定義
ファイルへリンク（Link to file）：ブロックのすべてのインスタンスにオリジナルのファイルでの変更を伝えます。
参照: ファイルへリンク (Link to file) が選択されている際、他のファイルにリンクされる現在のブロック、あるいは異なったブロックのインスタンスを挿入します。
現在のドキュメントに含まれるブロックを編集することはできません。
編集(Edit)：ブロックへの 編集 を許可します。
挿入点(Insertion Point)：必要とする位置にドラッグすることができる 挿入点マニピュレータ
を挿入します。

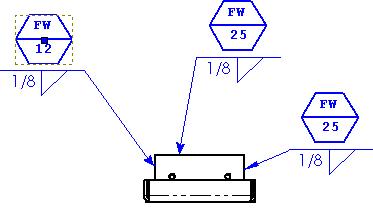

引出し線 & 挿入点 (Leader & Insertion Points) (図面のみ)： bsp;必要とされる位置に独立してドラッグすることができるポイントマニピュレータと引出線を挿入します。
作図線（For construction）：選択されたブロックを作図線に換えます。
パラメータ
ブロック スケール
（Block Scale）：ブロックのスケールを表示します。デフォルト値の 1 は元のブロックのサイズです。
寸法スケール化(図面のみ)：どんな寸法でも（テキスト高さ、矢印の大きさと補助線/オフセットギャップを含めて）ブロックスケール (Block Scale) にします。
ブロックの回転
(Block Rotation): ブロックの方向を調整します。デフォルト値の0は元のブロックが作成された角度です。
ロック角度(Lock angle)：異なった角度に回転できないように、ブロックの方向を固定します。ブロックをドラッグすることができます。しかし角度は固定されたままです。
引出線(Leader)、レイヤ (Layer) とテキスト/寸法表示 (Text/Dimension Display) が
図面ドキュメント
けで使われます。
引出線
矢印スタイル（Arrowhead Style）：スタイルを選択してください。
レイヤー
レイヤー
（Layer）：図面で名前をつけられたレイヤー。
テキスト/寸法表示(Text/Dimension Display)
テキスト表示
(Text Display)ブロック インスタンスを選択し、ブロックの注記がどのように表示されるかを確認します。
属性(Attributes) ：ブロックの定義に属性名が含まれている場合、注記の属性の値を編集します。ブロック インスタンスを選択し、属性（Attributes）をクリックして値を設定します。読み取り専用（Read Only）の属性の値は変更できません。
寸法表示
(Display dimensions)：クリックし、選択を解除します。
質量特性（SolidWorks Motion のみ）Mass Properties (SolidWorks Motion only)
質量
（Mass）: Motion Analysis スタディの実行に使用する質量の値です。
重心:クリックし、質量ブロックの中心をグラフィックス領域でドラッグするか、表示します。
重心リセット: 重心をブロックの中心へリセットします。
慣性モーメント: クリックし、デフォルトの質量慣性モーメントを変更します。
