図面の断面図 PropertyManager（図面）
断面図PropertyManager は、図面で断面図を作成するか、既存の断面図を選択すると表示されます。
断面線
-
反対方向
（Flip direction）：断面線をダブルクリックしてカット方向を反転することもできます。
-
ラベル
（Label）:詳細図円と詳細図に関連づけられている文字を編集します。
-
フォント:断面線ラベルにドキュメント フォント以外のフォントを指定するには、ドキュメント フォントを選択解除し、
(Font)をクリックします。
断面線のラベルのフォントを変更すると、新しいフォントを断面図のラベルに適用できます。
断面図（Section View）

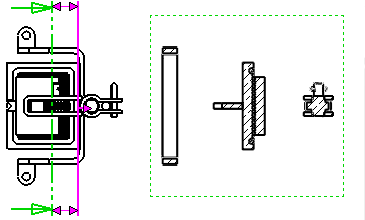

断面深さ（Section Depth）
指定距離までの断面表示を作成します。
距離断面図はフィーチャーではなく、構成部品に適用されます。
距離を指定するには、次のいずれかを実行します。
プレビュー：
アノテート アイテムをインポート（Import annotation from）
アノテート アイテムをインポート(Import annotations) を選択して、すべての選択したタイプのアノテート アイテムを参照した部品、アセンブリからインポートされるようにします。
アノテート アイテム インポート オプションを選択します：
-
アノテート アイテムをデザイン
-
DimXpert アノテート アイテム
-
非表示フィーチャーのアイテムを含む
アセンブリのみ。
表示/非表示
（hide/show）の表示状態はすべての表示スタイルによってサポートされます。他の表示状態(表示モード
、色
、他) はエッジ シェイディング表示
(Shaded with Edges) とシェイディング モード
(Shaded modes) のみでサポートされます。
親のスタイルを使用（Use parent style）：スタイルおよび表示精度を親ビューと異なる設定にする場合は、このチェックボックスを選択解除します｡
高精度、またはドラフト精度 を選択してモデルの表示品質を設定します。もし、高精度(High quality)を選択したら、これらのオプションは再び現れません。
高精度とドラフト精度の表示は、次の条件で作成された図面ビューでのみ使用できます:
ねじ山表示（Cosmetic Thread Display）
次の設定は、ねじ山表示（Cosmetic thread display）オプション（ツール（Tools）、オプション（Options）、ドキュメント プロパティ（Document Properties）、詳細設定）を上書きします。
高精度（High Quality）:ねじ山の線のフォントやトリミングなどを精密に表示します。ねじ山の一部のみが表示されている場合、表示されている部分のみが高精度（High quality）で表示されます。
高精度（High Quality）のねじ山では、システム パフォーマンスは遅くなります。すべてのアノテートアイテムの配置が完了するまで、このオプションは選択解除しておくことを推奨します。
ドラフト精度（Draft quality）:ねじ山は、高精度程、精密には表示されません。ねじ山の一部のみが表示されている場合、フィーチャー全体がドラフト精度（Draft quality）で表示されます。
