マグネット ラインへのバルーンの添付

マグネット ラインにバルーンを添付するには:

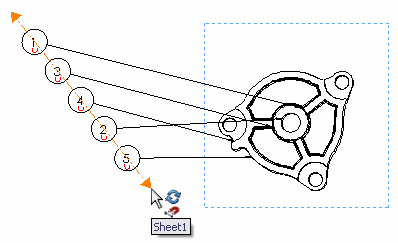

  • バルーンをマグネット ラインまでドラッグします。バルーンがラインにスナップされると、カーソルがマグネット記号 prj-17537-magnetic-line-cursor.gif に変わります。マグネット ラインにスナップされたバルーンは、マグネット ラインが表示されているときはマグネット記号付きで表示されます。
  • マグネット ラインの端点をクリックするか、マグネット ラインの中央からライン全体をドラッグして、マグネット ラインにバルーンを接触させます。バルーンがラインにスナップされます。
  1. これらの方法を組み合わせて、バルーンをマグネット ラインに添付します。
  2. PM_OK.gif をクリックします。
  3. マグネット ラインに添付されたバルーンを移動するには、マグネット ラインの端点をクリックするか、ライン上の一点をクリックし、新しい位置までドラッグします。

    マグネット ラインが表示されない場合は、いずれかのバルーンを選択すると、マグネット ラインが表示されます。
