板金 PropertyManagers(Sheet Metal PropertyManagers)
板金 PropertyManagersは板金部品の作成と変更に役立ちます:
|
|
板金(Sheet-Metal)には、板金部品の定義が収められています。このフィーチャーには、部品全体を対象とするベンド パラメータのデフォルト設定（厚み、ベンド半径、ベンド許容差、自動リリーフ率、固定エンティティなど）が保存されます。
|
|
|
アンフォールド(Flatten-Bends) は、展開された部品を表します。このフィーチャーには、鋭角コーナーおよびフィレットされたコーナーからベンドへの変換に関する情報が保存されます。
モデルから作成されたベンドは、それぞれ独立したフィーチャーとしてアンフォールド (Flatten-Bends)フィーチャーの下に表示されます。フィレットされたコーナー、円筒面、円錐面から作成されたベンドは、ラウンド ベンド(Round-Bend)として表示され、鋭角コーナーから作成されたベンドはシャープ ベンド（SharpBends）として表示されます。
アンフォールド(Flatten-Bends)に含まれているシャープスケッチ(Sharp-Sketch)には生成されたベンドとラウンド ベンドのベンド ラインが定義されていますベンド ラインを含むこのベンド スケッチは編集できませんが、ベンド ラインの表示/非表示は指定できます。
板金ベンドの展開(Flattening Sheet Metal Bends)を参照してください。
|
|
|
フォールド(Process-Bends)は、アンフォールドされた部品が曲げ直された状態を表します。
展開された部品でベンド ラインから作成されたベンドは、このフィーチャーの下に表示されます。フォールド (Process-Bends) にリストされているフラット スケッチ (Flat-Sketch) は、これらのベンド ラインのプレースホルダです。このスケッチは、編集、非表示、表示が可能です。
FeatureManager デザイン ツリーのフォールド (Process-Bends) アイコンの後にリストされているフィーチャーは、部品のベンド ビューには表示されません。
|
ベンド（Bends）PropertyManager ではシェル化された部品を板金部品に変換できます。次の必要条件があります：
また、ベース フランジ（Base-Flange）あるいは板金に変換（Convert to Sheet Metal）を使用して、板金から直接部品を作成することもできます。

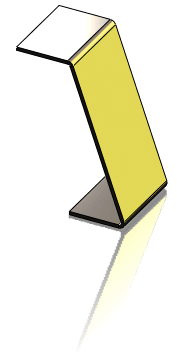

部品を板金に変換するためにベンド PropertyManager を使用するには：
-
(板金ツールバーの)板金
(Insert Bends) をクリックするか、挿入（Insert）、板金（Sheet Metal）、板金（Bends）を選択します。
-

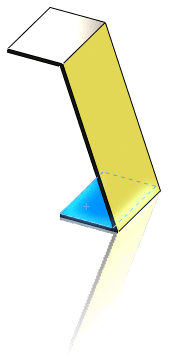

ベンド パラメータ（Bend Parameters）で、次の手順に従います。
もし部品が平坦な面を含まないなら、
直線エッジ
(linear edge)を選択できます。
.
-
ベンド許容差（Bend Allowance）を次のオプションより選択します：
、
, ベンド許容差
、
、ベンド計算
.
-
K-係数(k-factor)、 ベンド許容差(Bend Allowance)、またはベンド展開長補正（Bend Deduction）を選択した場合は、値を入力します。
-
リリーフ カットを自動的に追加するには、
チェックボックスを選択し、リリーフ カットの種類を選択します。矩形（Rectangular）または長楕円（Obround）を選択した場合は、リリーフ レシオ（Relief Ratio）の値を指定する必要があります。
-
必要に応じて展開ラインのパラメータ
（Rip Parameters）を展開ラインのエッジに選択して、以下を実行します：
-

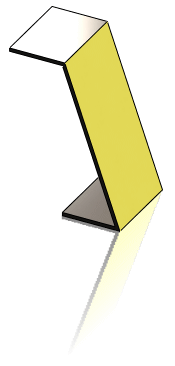

OK
をクリックします。
