平面プロパティ PropertyManager
3D スケッチで平面を追加（add a plane）した後、その平面についての情報を追加または変更できます。
平面プロパティを表示するには：
平面プロパティ(Plane Properties) PropertyManagerを表示するために、3D 平面を選択します。
|
|
|
|
平面1は3Dスケッチに追加されます。
|
平面1はアクティブになります。
|
既存拘束関係
平面の拘束関係を表示します。
スケッチの拘束関係を表示するには：
グラフィックス領域でハイライトするために、既存拘束関係
(Existing Relations) 拘束の下の項目で選択します。
拘束関係追加
追加できる拘束が表示されます。
パラメータ

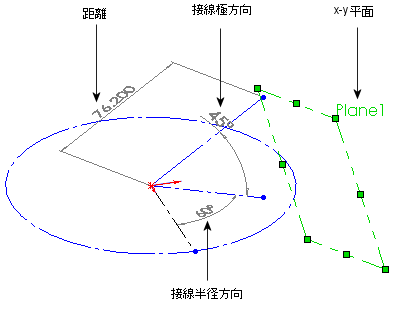

角度と座標に基づいて 3D 空間で平面を指定します。
|
|
距離（Distance）: X、Y、Z 方向のスケッチ原点からの平面の距離を表示します。
|
|
|
接線半径方向（Tangent Radial Direction）: x-y 平面の法線の投影と X 方向の間の角度をコントロールします。
|
|
|
接線極方向（Tangent Polar Direction）: 法線と x-y 平面の投影の間の角度をコントロールします。
|
|
|
|
