2D から 3D への変換の例（Example of 2D to 3D Conversion）

元の図面が、部品ドキュメントにスケッチ１（Sketch1）としてインポートされています。

左下の角のスケッチ エンティティが正面（Front）ビューになりました。

左上は、平面（Top）ビューになっています。

右下は、右側面（Right）ビューになります。

右上は、補助図（Auxiliary）です。

正面（Front）ビューは左下に表示されています。平面（Top）、右側面（Right）、補助図（Auxiliary）ビューは正面ビューに垂直になるよう折りたたまれます。

等角投影ビューでスケッチの表示方向が表示されます。

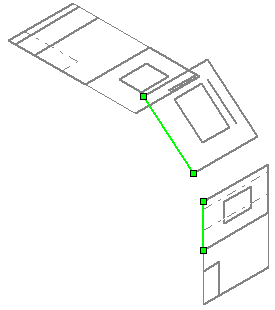

補助図 と 平面 スケッチ、そして 右側面 と 補助図 のの左側エッジをそろえます。

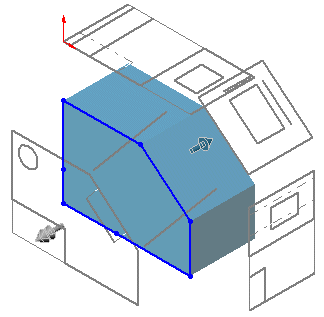

ベース フィーチャーを押し出します。

他のフィーチャーをカット または押し出します。この例では、丸い穴、矩型の穴、矩型のノッチをカットして部品を完成させます。
