板金部品の図面作成（Creating Drawings of Sheet Metal Parts）
板金部品の図面を作成すると、自動的にフラット パターン(展開図)が作成されます。板金部品の図面には、折り曲げられた状態の板金部品のビューも含むことができます。
図面を作成することなく板金のフラット パターンの*.dxf ファイルを作成することができます。
フラット パターン( 展開図) の図面を作成するには：
-
図面に追加したい板金部品を開きます。
-
（標準ツールバーの）部品/アセンブリから図面を作成  （Make Drawing from Part/Assembly）をクリックし、OKをクリックして図面シートを開きます。
-
フォーマットを選択するか、OKをクリックしてデフォルトのフォーマットを使用します。
-
パレット表示(View Palette) から、フラット パターン(Flat pattern) を図面シートにドラッグします。
bsp; 図面ビューのサイズは、スケールでユーザー定義スケール使用を選択し、値を入力することで調節できます。
|
|

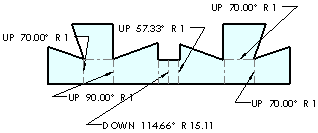

フラット パターンが板金ベンド注記（sheet metal bend notes）と一緒に表示されます。ベンド注記のオプションはドキュメント プロパティ - 板金で設定できます。
|
|
-
OK  をクリックします。
もしフラット パターンで追加のフィーチャーの抑制を切り替えたいならば、
フラット パターンのコンフィギュレーション
を作成し、そのための図面ビューを選択します。
|
板金ベンド注記の表示設定を切り替えるには：
-
フラットパターン図面ビューを選択し、図面ビュー(Drawing View) PropertyManagerを表示します。
-
詳細設定プロパティ(More Properties)をクリックします。
-
表示プロパティ(View Properties) タブで、板金ベンド注記の表示(Display sheet metal bend notes)を選択解除します。
FeatureManagerデザイン ツリーで図面ビュー
(Drawing View) を右クリックし、プロパティ(Properties)を選択します。
ベンド ラインの表示/非表示を切り替えるには
ベンドラインを非表示にすれば、板金ベンドライン注記も非表示となります。
-
FeatureManager デザイン ツリーで、図面ビュー （Drawing View）を展開し、フラット-パターン （Flat-Pattern）フィーチャーを表示します。
|
-
フラット-パターン（Flat-Pattern）フィーチャーを展開し、ベンドライン(Bend-Lines) を右クリックして、表示 (Show)、または、非表示(Hide)を選択します。
|
|
ベンド領域ラインの表示/非表示を切り替えるには：
-
図面シートで、図面ビューを右クリックします。
|
-
正接エッジ、正接エッジ表示(Tangent Edges、Tangent Edges Visible)、または正接エッジ削除(Tangent Edges Removed)を選択します。
- または -
正接エッジ(Tangent Edge)、正接エッジに線フォント使用(Tangent Edges With Font) を選択し、ベンド領域ラインを特定のドキュメントラインフォント表示します。
ベンド領域ラインが表示されない場合、部品ウィンドウに戻り、FeatureManager デザインツリーのフラット パターン（Flat-Pattern）を右クリックします。フィーチャー編集を選択し、面をマージ(Merge faces)を選択解除します。正接エッジを見るためには、図面を再構築しなければならないかもしれません。
|
