穴ウィザード（Hole Wizard）ページを使用して穴ウィザードの穴の規格、カテゴリ、およびタイプを選択します。穴タイプの規格ごとにスマート ファスナーを割り当てることもできます。コンフィギュレーションを簡略化するには、使用するハードウェアに対してのみ穴の規格を選択します。
穴ウィザードページにアクセスするには:
-
Windows のをクリックします。
- 1 - 穴ウィザードをクリックします。
左パネルでは規格名を、右パネルではフォルダを右クリックしてナビゲートします。右パネルでアイテムを選択/選択解除します。
このページを最初に使用する際、右パネルにはヒントが表示されます。右パネルでこのヒントをクリックします。
左パネル

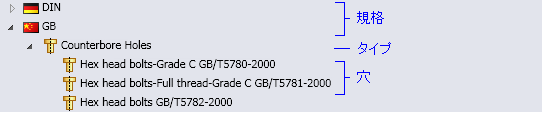

穴ウィザード規格 (Hole Wizard Standards) の下の左パネルには、規格、カテゴリ、タイプが表示されます。
右パネル
アイテムを選択解除するには、チェックボックスをクリアにします。アイテムを選択解除すると、もう一度選択するまで、左と右のパネルで選択解除されたままになります。
規格、カテゴリ、タイプを展開するには、右パネルでフォルダをクリックします。1レベル前に戻るには、バックアップ
（Back Up）をクリックします。
穴の規格のコピーを定義するには、規格コピー（Copy Standard）
をクリックします。
をクリックして、選択したユーザー定義規格を削除します。
標準プロパティ(Standard Properties)
標準のプロパティ名をクリックし、右のリストで値を選択/削除します。
| |
穴プロパティ (Hole Properties) |
プロパティのリストは穴タイプにより変化します。共通のプロパティには、寸法 (サイズ (Size) など) とねじ山データが含まれます。 選択するプロパティ値によって穴のコンフィギュレーション数の合計が決まります。コンフィギュレーション数を減らすために、サイズやその他のプロパティ値を削除してください。
|
 |
グローバル プロパティ (Global Property) |
規格内で他の穴と共有されるプロパティを示します。 |
 |
新規ｻｲｽﾞ追加 |
新しいサイズの追加 (Add New Size) ダイアログ ボックスを開き、新しいサイズを穴サイズやねじ山データのコンフィギュレーション プロパティ リストに加えます。 |
スマート ファスナー(Smart Fasteners)
| |
ｽﾏｰﾄ ﾌｧｽﾅｰ |
選択した穴ウィザード（Hole Wizard）の規格に割り当てられているスマート ファスナーを表示します。 |
| |
再指定 |
穴ウィザード（Hole Wizard）の標準の穴に対してスマート ファスナーを再指定できます。 |
