부분 단면도
부분 단면도는 도면뷰에서 어셈블리의 일부를 절단하여 그 안쪽을 보여줍니다. 모든 부품의 절단 면에 해칭이 자동으로 생성됩니다.
부분 단면도는 도면뷰의 일부분으로 독립된 뷰가 아닙니다. 닫힌 프로파일, 대개는 자유곡선으로 부분 단면도를 정의합니다. 부분 단면도를 작성할 때 특정 깊이로 재질을 제거하여 내부를 자세히 표시합니다. 깊이는 값을 입력하거나 도면뷰에서 지오메트리를 선택하여 지정할 수 있습니다.
상세도, 단면도, 보조 위치도에는 부분 단면도를 작성할 수 없습니다. 분해도에서 부분 단면도를 작성하면, 분해도를 수축할 수 없습니다.
|

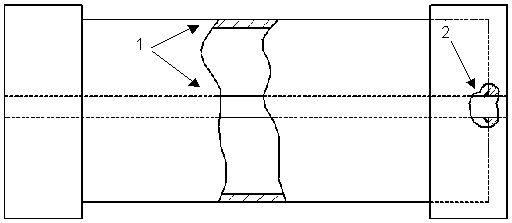

이 예제는 (1) 벽 두께 및 샤프트 (2) 샤프트가 캡에 용접된 방식을 보여줍니다.
|
그림 (등각 보기, 트리메트릭, 디메트릭) 뷰의 부분 단면도 깊이는 시트에 수직입니다.
|
|
|
|
부분 단면도 작성하는 방법
-
도면 도구 모음에서 부분 단면도
를 클릭하거나, 삽입, 도면뷰, 부분 단면도를 클릭합니다.
포인터 모양이
로 바뀝니다.
자유곡선이 아닌 프로파일을 그리고 싶으면, 부분 단면도 도구를 클릭하기 이전에 닫힌 프로파일을 선택합니다.
-
프로파일을 스케치합니다.
-
단면도 대화 상자에서 옵션을 설정합니다. 부분 단면도에서 부품 또는 체결부품를 제외하지 않으려면, 확인을 클릭합니다.
-
부분 단면도 PropertyManager에서 옵션을 설정합니다.
3D 도면뷰 모드를 사용해서 부분 단면도의 깊이로 가려진 모서리선을 선택합니다.
-
확인
을 클릭합니다.
부분 단면도 삭제 또는 편집하기
-
FeatureManager 디자인 트리에서 부분 단면도를 오른쪽 클릭하고 다음 중 한 가지를 선택합니다.
-
삭제.
-
정의 편집.
부분 단면도 PropertyManager
에서 옵션을 설정하고, 확인 을 클릭합니다.
-
스케치 편집. 스케치 요소를 선택하고 편집한 후, 스케치를 닫습니다.
