판금 파트의 도면 만들기
판금 파트의 도면을 작성할 때, 자동으로 전개도가 작성됩니다. 판금 파트의 도면에는 판금 파트의 굽힘 뷰도 포함됩니다.
도면을 작성하지 않고 판금 전개 패턴의 *.dxf 파일을 작성할 수 있습니다.
전개도면 작성하는 방법
-
도면을 추가하고자 하는 판금 파트를 엽니다.
-
파트/어셈블리에서 도면 작성  (표준 도구 도구 모음)을 클릭하고, 확인을 클릭해서 도면 시트를 엽니다.
-
형식을 선택하거나 확인을 클릭해서 기본 형식을 사용합니다.
-
뷰 팔레트에서 전개도를 도면시트에 끕니다.
배율 아래에서 사용자정의 배율 사용을 선택하고 값을 입력하여 도면뷰의 크기를 조절할 수 있습니다.
|
|

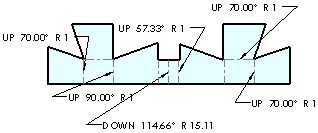

전개도가 판금 굽힘 노트와 함께 표시됩니다. 문서 속성 - 판금에서 굽힘 노트의 옵션을 설정할 수 있습니다.
|
|
-
확인  을 클릭합니다.
전개도에서 추가 피처 기능 억제를 전환하려면,
전개도의 파트 설정
을 작성한 다음 도면뷰를 선택하십시오.
|
판금 굽힘 노트 표시를 전환하는 방법
-
전개 도면뷰를 선택해서 도면뷰 PropertyManager를 표시합니다.
-
기타 속성을 클릭합니다.
-
보기 속성 탭에서, 판금 굽힘 노트 표시를 선택 취소합니다.
FeatureManager 디자인 트리에서 도면뷰
를 오른쪽 클릭하고 속성을 선택할 수도 있습니다.
굽힘선을 표시 여부를 설정하는 방법
굽힘선 숨기기도 판금 굽힘 노트를 숨깁니다.
-
FeatureManager 디자인 트리에서, 도면뷰를 확대해서 전개도 피처를 표시합니다.
|
-
전개도 피처를 확대해서, 굽힘-선을 오른쪽 클릭하고 표시 또는 숨기기를 선택합니다.
|
|
굽힘선을 표시 여부를 설정하는 방법
-
도면 시트에서 도면뷰를 오른쪽 클릭합니다.
|
-
접모서리 표시 또는 접모서리 제거를 선택합니다.
- 또는 -
접모서리, 선형식있는 접모서리를 선택하여 지정한 문서의 선 형식으로 굽힘 선을 표시합니다.
굽힘 선이 표시되지 않으면, 파트 창으로 돌아가서 FeatureManager 디자인 트리에서 전개도를 오른쪽 클릭합니다. 피처 편집을 선택하고 면 합치기 선택을 지웁니다. 도면을 재생성해야만 접모서리를 볼 수 있습니다.
|
