곡률 표시

곡률 표시 도구는 도구는 파트, 어셈블리, 도면에서 대부분의 스케치 요소들의 곡률과 경사도를 시각화하는데 사용됩니다.

스케치 요소의 곡률 표시하는 방법

1. 스케치나에서, 스케치 요소를 오른쪽 클릭하고 곡률 표시를 선택합니다.

빗 모양의 기호가 요소의 곡률을 표시해줍니다.

자유 곡선에서는, 곡률 표시가 굴곡점에서 자유 곡선과 교차합니다.

스케치 요소를 드래그할 때 곡률 표시가 동적으로 바뀌며 곡률이 변경됩니다.

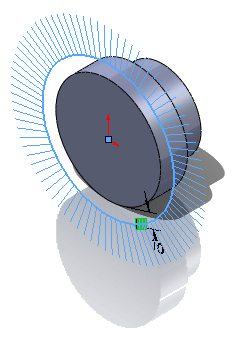

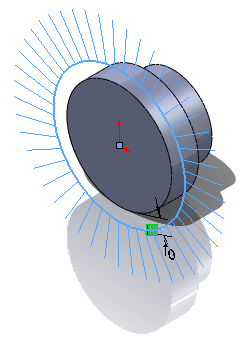

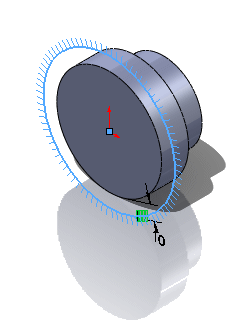

2. PropertyManager에서 곡률 크기 슬라이더를 움직여 곡률 표시 크기와 밀도를 조절합니다.

3. 확인 을 클릭합니다.

스케치를 닫은 후에도 (스케치가 피처로 만들어지지 않은 경우에) 빗 기호를 여전히 볼 수 있습니다.

스케치내에 있는 모든 곡률 표시 크기와 밀도를 변경하기

스케치나에서, 곡률 표시가 있는 스케치 요소를 오른쪽 클릭하고 곡률 표시 크기 수정을 선택합니다.

스케치 요소의 곡률 표시 숨기기

스케치나에서, 스케치 요소를 오른쪽 클릭하고 곡률 표시를 선택합니다.
