설계용 클립아트
SolidWorks, DWG, DXF 파일에서 설계용 클립아트를 재활용 할 수 있습니다.
설계용 클립아트 사용하기
SolidWorks 파일 및 모델 검색
을 사용하여 특정 폴더를 검색하고 파일을 찾아 색인하고 SolidWorks에서 다시 사용할 수 있는 데이터를 찾아냅니다.
-
파트는 피처(돌출 및 컷), 스케치, 블럭으로 색인됩니다.
-
피처는 스케치로 색인됩니다.
-
도면은 일반 테이블 및 블럭으로 색인됩니다.
-
DWG/DXF 파일은 테이블, 블럭, 뷰로 색인됩니다.
디자인 클립아트가 파일을 색인할 때, 원본 파일에는 변경이 없습니다.
SolidWorks 검색 사용하기
|
|
파일 색인 작업 중 작성된 이미지가 파일 및 모델을 위한 SolidWorks 검색 사용 시 검색 탭 에 축소판 이미지로 표시됩니다. 축소판 이미지를 SolidWorks 파일로 끌어가 색인 요소를 다시 작성합니다.
|

|
|
|
검색 결과에서, 색인된 축소판 이미지를 선택하고 상황별 도구 모음에서 를 클릭하여 검색 결과 창에서 색인된 요소의 축소판 이미지를 봅니다.
SolidWorks 검색 상자 가 요소의 경로를 표시합니다. 검색 창에서, 요소가 종류 및 검색 위치에 따라 필터됩니다.

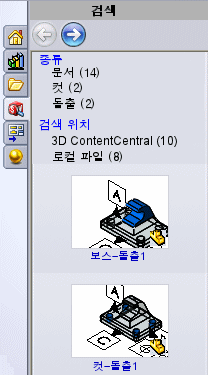

예를 들어, 아래 이미지에서 보스-돌출1을 선택하면, 스케치 결과 창에 색인된 스케치3의 축소판 이미지가 표시됩니다.

돌출 파트의 경로가 SolidWorks 검색 상자에 표시됩니다.
|

|
설계용 클립아트 사용하여 파일 즉시 색인하기
-
파일 및 모델
에 대한 SolidWorks 검색을 사용하여 파일을 찾습니다.
-
검색 탭
에서, 파일의 축소판 이미지를 더블 클릭합니다.
파일을 색인할 것인지를 묻는 메시지가 표시됩니다.
-
예를 클릭합니다.
파일이 열리고 파일 색인이 실행되면 파일이 닫힙니다. 색인된 요소의 축소판 이미지가 검색 창에 표시됩니다.
SolidWorks Task Scheduler와 함께 설계용 클립아트 사용하는 방법
-
색인 폴더를 작성하고 그 폴더 안에 색인할 파일을 둡니다.
-
옵션
, 파일 위치를 클릭합니다. 폴더 보여줄 항목에서, 검색 경로를 선택합니다. 폴더 아래 색인 폴더를 추가하고 확인을 클릭합니다.
-
옵션
, 검색을 클릭하고, 검색경로 상의 파일 색인을 자동화 하기 위해 매일 실시하는 색인 작업 예약을 선택합니다.
-
매일 시작 시간과 매일 중단 시간을 지정하여 설계용 클립아트 색인을 실행합니다 (디폴트 시작 시간은 오후 11시입니다).
Task Scheduler가 예약된 시간에 색인 작업을 실행합니다.
색인 작업이 두 시간 이상 지연되면, 다음 날 같은 색인 작업을 실행하지 않습니다. 예를 들어, 오후 11시에 색인 작업을 예약해 두었으나 오후 6시에 전원이 끊겨져 다음 날 아침 9시에 컴퓨터 전원을 켰다면 이전 날 실행하려 했던 색인 작업은 실행 되지 않습니다.
설계용 클립아트 요소 재활용하기
-
색인 작업이나 Task Scheduler를 사용하여 파일을 색인합니다.
-
SolidWorks 검색을 사용하여 설계용 클립아트 엔티티를 찾습니다.
-
엔티티를 추가하려는 모델을 엽니다.
-
엔티티를 파일로 끕니다.
