외형 패턴 PropertyManager

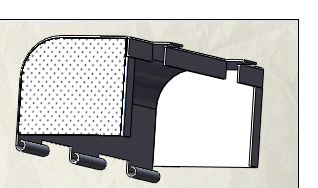

외형 패턴 피처를 사용하여 완전히 테슬레이션된 솔리드 모델을 표시하는 대신 구멍의 패턴을 외형적으로 정의하고 표시할 수 있습니다. 패턴 지오메트리가 외형일 뿐이어서 재생성 시간이 현저하게 줄어듭니다.

외형 패턴을 작성하는 방법

1. 작업 창에서 표현, 화면, 및 데칼 탭을 클릭합니다.

2. 표현 아래에서, 기타, RealView 표현만을 클릭하고 외형 구멍 패턴을 더블 클릭하거나 그래픽 영역으로 끌어 갑니다.

다른 표현에 대한 면을 사전 선택해야 합니다. 외형 패턴에는 사전 선택이 작동하지 않습니다.

3. PropertyManager에서, 경계 채우기 의 대상 면을 선택합니다.

4. 패턴 레이아웃 아래에서,

   1. 레이아웃을 선택합니다.

   2. 간격 옵션을 설정합니다.

   3. 패턴 방향을 결정할 모서리를 선택합니다.

5. 씨드 유형 아래에서,

   1. 씨드 유형을 선택합니다.

   2. 크기 옵션을 설정합니다.

6. 를 클릭합니다.

PropertyManager 옵션

경계 채우기

경계 채우기. 패턴으로 채울 영역을 지정합니다. 면이나 동일 평면상의 스케치, 평면 커브를 선택합니다. 스케치를 경계로 사용할 때는, 패턴 방향을 선택해 줄 필요가 있습니다.

패턴 레이아웃

경계 채우기 내에서 인스턴스의 레이아웃 패턴을 지정합니다. 패턴할 피처를 선택합니다. 패턴 인스턴스는 씨드 피처에서 동심형으로 배치됩니다.

절취선. 판금 절취선 유형 패턴으로 그리드를 작성합니다.

사각형. 사각형 모양 패턴을 작성합니다.

다음 옵션을 설정합니다.

• 인스턴스 간격 또는 . 요소와 요소의 중심간의 거리를 지정합니다.

• 사선 각도 . 패턴 방향으로 사용되는 벡터에서 시작하여 두 요소의 행 사이의 각도를 지정합니다.

• 루프 간격 . 요소와 요소의 루프 중심간의 거리를 지정합니다.

• 패턴 방향 또는 . 방향 참조를 지정합니다. 참조를 지정하지 않으면, 가장 적절한 참조가 사용됩니다 (예를 들어 선택한 부분에서 가장 긴 직선.)

씨드 유형

컷을 작성할 씨드 유형을 선택합니다. 크기와 위치 옵션을 지정합니다.

• 원형

• 사각형

• 다이아몬드형

• 다각형
