치수 지시선 PropertyManager
치수 지시선 PropertyManager에서 치수 표시 방법을 지정할 수 있습니다. 다중 치수를 선택하면, 선택한 모든 치수에 적용되는 속성만 선택할 수 있습니다.
보조선/지시선 표시
화살표와 지시선 유형은 선택한 치수의 유형에 따라 달라집니다.
화살표 배치.
에 준하여 화살표 배치를 정할 수 있습니다.
: 바깥쪽
, 안쪽
, 지능형
, 유도된 지시선
.
지능형은 공간이 좁아 치수 텍스트와 화살표 머리를 제대로 조정할 수 없을 경우, 화살표가 치수 보조선 밖으로 표시됩니다.
유도된 지시선은 피처의 곡면의 어느 각도에서나 시작할 수 있고 피처의 축에 평행한 주석 평면에 배치할 수 있습니다.
치수를 선택하면 치수 화살표에 원형 화살표 머리 핸들
이 표시됩니다. 포인터를 화살표 머리 핸들 위에 두면, 포인터가
로 바뀝니다. 화살표 머리 핸들(해당 치수에 대해 둘 있을 경우 한쪽 핸들)을 클릭하면 화살표가 바깥쪽과 안쪽 간을 전환합니다.
좌표 체인. 좌표 치수를 체인으로 표시합니다.
스타일. 치수에 대해 두 개의 화살표가 있을 경우 각 화살표에 다른 유형을 선택할 수 있습니다. 이 기능은 JIS 치수 기입 규격을 지원합니다. 두 목록이 개별 유형이 치수 규격으로 지정될 때만 치수 PropertyManager에 나타납니다.
|
 반지름
|
호 또는 원호의 치수를 반경으로 표시하도록 지정합니다.
|
|
지름( D)
|
호 또는 원호의 치수를 지름으로 표시하도록 지정합니다.
|
|
선형( L)
|
지름 치수를 방사가 아닌 직선 치수로 표시하도록 지정합니다.
|
|
| |
선형
|
반경방향
|
|
|
 축소
|
반경 치수선이 축소(분리)되도록 지정합니다. 이것은 반경의 중심점이 도면 밖에 있거나 다른 도면뷰를 방해 할 때 사용합니다.
치수 핸들을 사용하여 중심과 굽힘 위치를 바꿀 수 있습니다.

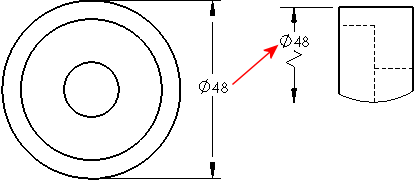

적합하지 않은 뷰로 지름 치수가 이동된 경우 축소됩니다.
 이 축소된 반경 또는 축소된 지름에 치수를 부가하면, 치수가 지그재그형으로 표시됩니다.
|
|
 실선 지시선
|
원 치수를 원을 가로지르는 실선으로 표시합니다. ANSI 표준에는 사용할 수 없습니다.
|
|
 열린 지시선
|
|
|
 한 개의 화살표 / 실선 지시선
|
|
|
 한 개의 화살표 / 열린 지시선
|
|
|
 두 개의 화살표 / 실선 지시선
|
|
|
 두 개의 화살표 / 열린 지시선
|
|
|
 축에 수직
(반경 치수로 선형
을 선택한 경우, 사용 가능함)
|
|
|
 멀티 조그 지시선 (직경, 반경, 모따기 치수와 구멍 속성표시기에 사용가능)
|
|
|
 축에 평행(반경 치수로 선형
을 선택한 경우, 사용 가능함)
|
|
호 내부로 치수주기. 치수 화살표가 호 내부에 있도록 지정합니다. 이 옵션을 화살표 설정(안쪽에 또는 바깥쪽에)과 함께 사용하여 도면 표준에 맞춥니다.
|
|
|
|
내부로 치수주기 설정
화살표가 바깥쪽에 표시
|
내부로 치수주기 설정 해제
화살표가 바깥쪽에 표시
|
문서 제2화살표 사용. 바깥 화살표를 사용하는 지름 치수(선형 표시가 아닌)가 제2화살표를 사용할 경우, 문서 기본 설정값을 따르도록 지정합니다.
문서 기본 설정을 지정하려면 다음 중 한 옵션에서 제2 바깥쪽 화살표 표시를 선택합니다.
문서 기본 설정을 무시하려면, 문서의 제2화살표 사용 확인란을 선택 취소한 다음 제2 바깥쪽 화살표 표시를 선택합니다.
|
|
|
|
제2화살표 사용
|
제2화살표 사용 안함
|
문서 굽힘 길이 사용. 문서 속성, 치수에서 굽은 지시선 길이 값을 사용합니다. 이 옵션을 선택하지 않으면, 치수 굽힘 지시선 길이를 지정할 수 있습니다. 상자에 값을 입력합니다.
지시선 유형
문서 표시 사용
파단선
파단선. 도면에서 치수 또는 연장선들이 서로 교차할 때 치수와 연장선을 나누기위해 선택합니다.
화살표 머리가 교차할 때만 치수 보조선 분리를 선택할 수 있습니다.
문서 속성 - 치수
를 참고하고 치수 화살표 주위만 분리를 선택합니다.
|
|
|
|
선택했을 때
|
선택 취소했을 때
|
문서 간격 사용. 문서 속성 - 치수의 값 사용.
간격. 문서 기본값을 사용하지 않으면 틈 값을 입력합니다.
치수선이 분리되어 있으면, 주위에 있는 선을 분리합니다. 치수가 눈에 띄게 이동하게 되면, 주위 치수를 분리하지 않을 수도 있습니다. 치수 표시를 업데이트하려면 치수선을 합친 다음 다시 분리해줍니다.
사용자 정의 텍스트 위치
|
|
원형 치수 텍스트
|
|
실선 지시선, 정렬 문자
|
|
|
|
|
|
분리된 지시선, 수평 문자
|
|
|
|
|
|
분리된 지시선, 정렬 문자
|
|
치수 아이콘에 대한 자세한 내용은 치수 지시선/문자를 참조합니다.
호 상태
원호나 원 사이에 치수를 부가하는 방법을 지정합니다.
제1호, 제2호 상태:
중심, 최소, 최대 중에서 선택합니다.
호 또는 원호에 거리를 지정하려면 다음 옵션을 사용할 수 있습니다.
이 예제에서 제1호 상태는 중심이고 제2호 상태는 보기와 같이 설정되었습니다.
|
|
|
|
|
중심(기본값)
|
최소(근접점)
|
최대(가장 먼 점)
|
