바디 합치기

여러 개의 솔리드 바디를 합쳐서 단일 바디 파트나 다른 멀티바디 파트를 작성할 수 있습니다.

용접구조물 바디를 합칠 때 합치기 피처를 사용하지 않을 것을 권장합니다. 합치기 피처를 사용하여 작성된 바디의 용접구조물 테이블 속성을 정확하게 계산하는 것이 항상 가능하지는 않습니다.

다중 솔리드 바디를 합치는 세가지 방법이 있습니다.

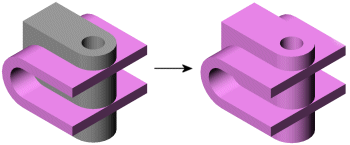

• 추가. 모두 선택된 바디의 솔리드를 합쳐서 단일 바디를 작성합니다.

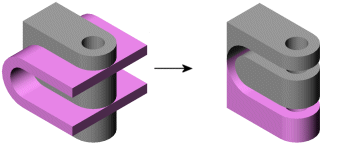

• 제거. 선택한 본체에서 중복되는 재질을 삭제합니다.

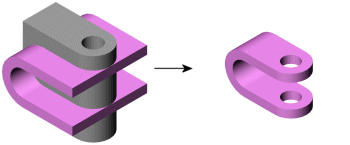

• 공통. 중복되는 것을 제외한 모든 재질을 삭제합니다.

추가 또는 공통 작업 유형을 사용하는 방법

1. 피처 도구 모음에서 합치기 를 클릭하거나 삽입, 피처, 합치기를 클릭합니다.

   합치기1 PropertyManager가 나타납니다.

2. 작업 유형 아래에서 추가 또는 공통을 클릭합니다.

3. 합칠 바디아래의 그래픽 영역에서 바디를 선택하거나, FeatureManager 디자인 트리안의 솔리드 바디 폴더에서 바디를 선택합니다.

4. 미리보기 표시를 선택해서 피처를 미리봅니다.

5. 확인 을 클릭합니다.

제거 작업 유형 사용하는 방법

1. 피처 도구 모음에서 합치기 를 클릭하거나 삽입, 피처, 합치기를 클릭합니다.

   합치기1 PropertyManager가 나타납니다.

2. 작업 유형 아래에서 제거를 클릭합니다.

3. 본체아래의 솔리드 바디 를 위해 그래픽 영역에서 바디를 떨어뜨리거나, FeatureManager 디자인 트리의 솔리드 바디 폴더에서 바디를 선택합니다.

4. 제거할 바디아래, 솔리드 바디 를 위해 제거하고자 하는 재질이 있는 바디를 선택합니다.

5. 미리보기 표시를 선택해서 피처를 미리봅니다.

6. 확인 을 클릭합니다.
