쉘 피처

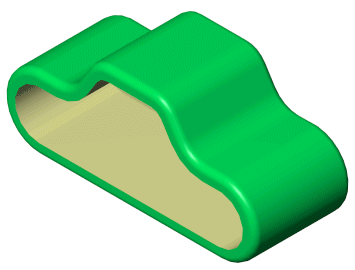

쉘은 마치 컵을 만드는 것처럼 선택한 면을 일정한 두께를 남겨두고 파내는 명령입니다. 모델에서 면을 하나도 선택하지 않으면, 닫힌 중공 형상(hollow model)을 생성하며 솔리드 파트를 안쪽만 파낼 수도 있습니다.즉, 속이 빈 모델이 됩니다. 다중 두께를 사용하여 모델의 두께를 부분적으로 다르게 쉘링할 수도 있습니다.

파트에 필렛을 추가하려고 할 경우에는, 쉘링하기 전에 필렛을 먼저 하여야 합니다.

쉘 도구로 모델을 쉘링하는데 문제가 있으면, 오류 진단 항목이 PropertyManager에 나타나서 문제 진단을 돕습니다.

두께가 일정한 쉘 피처 작성하는 방법

1. 피처 도구 모음에서 쉘 을 클릭하거나, 삽입, 피처, 쉘을 클릭합니다.

2. PropertyManager의 파라미터 아래에서,

• 면의 두께를 지정하기 위해, 두께 를 입력합니다.

• 제거할 면 으로, 그래픽 영역에서 면(한 개 또는 여러 개)을 선택합니다.

멀티바디 파트를 쉘 처리하면 솔리드 바디 상자가 나타납니다. 제거할 면이나 바디를 선택하면 그 상자가 사라집니다.

• 쉘 바깥쪽으로를 선택하면, 파트의 바깥쪽 치수를 늘립니다.

• 미리보기 표시를 선택하면, 작성되는 쉘 피처의 미리보기가 표시됩니다.

3. 을 클릭합니다.
