구멍 변수 테이블 PropertyManager

기존 구멍 변수 테이블 속성을 지정합니다.

구멍 테이블 속성 지정하는 방법

1. PropertyManager 여는 방법

2. 아래와 같이 속성을 지정하고 확인 을 클릭합니다.

테이블 위치

테이블 고정 코너는 테이블에 새 열이나 행을 추가할 때 테이블이 확장되는 방향을 제어합니다.

고정 코너를 다음과 같이 지정합니다.

왼쪽 위. 새 열은 오른쪽 방향으로, 새 행은 고정점의 아래쪽 방향으로 확장됩니다.

오른쪽 위. 새 열은 왼쪽 방향으로, 새 행은 고정점의 아래쪽 방향으로 확장됩니다.

왼쪽 아래. 새 열은 오른쪽 방향으로, 새 행은 고정점의 위쪽 방향으로 확장됩니다.

오른쪽 아래. 새 열은 왼쪽 방향으로, 새 행은 고정점의 위쪽 방향으로 확장됩니다.

고정점에 붙이기. 지정한 코너를 테이블 고정점에 붙입니다.

테이블을 처음 만들 때에는 고정 코너 옵션을 사용할 수 없습니다. 테이블이 작성시 고정된 경우, 테이블 고정점에서 가장 가까운 사분점 내 도면 시트에서 자동으로 고정 코너가 선택됩니다.

영숫자 컨트롤

구멍을 식별하는 태그를 알파벳(A, B, C...)으로 사용할 것인지 숫자(1, 2, 3...)로 사용할 것인지를 지정합니다. 영숫자(알파벳/숫자 혼용) 태그의 경우 문자 접두사는 특정 구멍 크기를, 숫자는 인스턴스를 각각 지정합니다. 시작 번호를 사용하여 시작할 영문자나 숫자를 지정합니다.

뷰에서 해당 노트가 테이블과 함께 변경됩니다.

구조

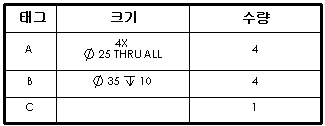

같은 태그 합치기. 같은 패턴 구멍을 합치고, 크기가 같은 구멍을 합칩니다. 위치 열이 삭제됩니다. 이 옵션을 사용하면 위치 열인 X위치와 Y위치가 없어집니다.

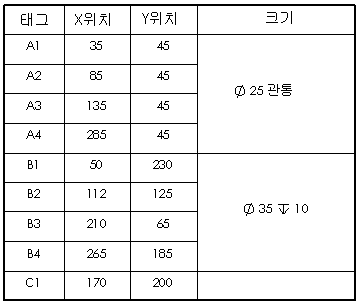

같은 크기 합치기. 이 옵션은 같은 태그 합치기를 선택하지 않았을 때만 선택할 수 있습니다. 크기가 같은 구멍의 셀을 병합합니다. 위치 열이 그대로 표시됩니다.

ANSI 인치 규격의 문자나 숫자로 드릴 크기 표시. 구멍 마법사 도구의 구멍 스팩과 같은 크기로 구멍 마법사 도구를 사용하여 작성한 구멍을 표시합니다(예: A 또는 #40).

이 옵션을 선택하거나 선택 취소하여 구멍 테이블에서 크기의 표시를 전환할 수 있습니다.

구멍 위치 정밀

구멍 위치값으로 세밀한 자리수를 지정합니다.

표시

다음과 같은 요소들을 선택하여 숨기거나 표시합니다.

• 원점 표시 숨기기

• 구멍 중심 숨기기

• 구멍 태그 숨기기

괘선

바깥쪽 테두리 나 안쪽 테두리 를 클릭해서 목록에서 해당하는 테두리 두께를 선택합니다.

더 두꺼운 바깥쪽 테두리와 안쪽 테두리가 있는 테이블

이중 치수

이중 치수를 선택하여 치수를 이중 단위로 표시합니다.

단위 표시. 단위를 표시하려면 이 옵션을 선택합니다.

레이어

레이어 이름이 있는 도면에서, 레이어를 선택합니다. 테이블에 지정된 레이어 색이 사용됩니다.
