모델 항목 PropertyManager
도면에 모델 항목을 삽입할 때, 다음 속성을 지정합니다.
원본/이동 위치
원본
모든 뷰에 항목 불러오기. 시트에 있는 모든 도면뷰에 모델 항목을 삽입합니다. 이 옵션의 선택이 해제된 경우, 모델 항목을 불러올 도면뷰를 반드시 선택해야 합니다.
대상 보기. 모델 항목을 삽입할 도면뷰 목록을 표시합니다. 이 옵션은 모든 뷰에 항목 불러오기 선택을 취소하면 사용할 수 있습니다.
치수
|
 도면 치수 표시
|
|
|
 도면 삽입으로 표시 안함. 모든 뷰 또는 선택 뷰와 함께 이 옵션을 사용하여 삽입 치수를 제한할 수 있습니다.
|
|
|
 사용된 횟수/회전수. 패턴의 인스턴스 수로 정수값을 삽입합니다.
|
|
|

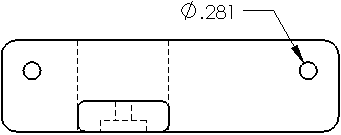

 구멍 가공 마법사 프로파일 및  구멍 가공 마법사 배치. 구멍 가공 마법사로 작성한 구멍 단면의 스케치 치수를 삽입합니다.
|
|
|
 구멍 속성 표시기. 구멍 속성 표시기 주석을 구멍 마법사 피처에 삽입합니다.
|
|
중복 제거. 유일한 모델 항목만 삽입; 같은 항목을 두 번 삽입하지 않습니다.
주석
모두 선택. 아래와 같은 모델 항목을 삽입합니다. 필요하면, 필요한 항목만 선택하십시오.
노트
표면 거칠기
기하 공차
데이텀
데이텀 타겟
용접 기호
빗살 무늬
끝 처리
나사산 표시(어셈블리 도면에서만)
참조 형상
모두 선택. 아래와 같은 모델 항목을 삽입합니다. 필요하면, 필요한 항목만 선택하십시오.
평면
축
원점
점
곡면
곡선
배관점
옵션
숨겨진 피처 항목 포함. 숨은 피처의 모델 항목을 삽입합니다. 숨은 모델 항목 주석을 삽입하지 않으려면, 이 옵션을 선택하지 마십시오. 숨은 모델 항목에 필터를 사용하므로, 실행 속도가 약간 느려집니다.
스케치에 치수 배치 사용. 파트의 모델 치수를 도면에 같은 위치에 삽입합니다.
레이어
지정한 도면 레이어에 모델 항목을 삽입합니다.
