마그네틱 라인 PropertyManager

마그네틱 라인을 사용하여 부품 번호를 정렬할 수 있습니다.

이 PropertyManager를 표시하려면 도면에서 마그네틱 라인 Tool_magnetic_line_annotations.gif (주석 도구 모음)을 클릭하거나 삽입 > 주석 > 마그네틱 라인을 클릭합니다.

파라미터

  길이 선 길이를 지정합니다.
  각도 수평을 기준으로 0부터 180도 사이에서 선의 각도를 지정합니다.
  간격 다음 중 하나를 선택합니다.

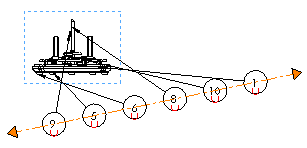

균등
맨 바깥쪽에 있는 두 부품 번호 사이에서 일정한 간격으로 부품 번호를 배치합니다.

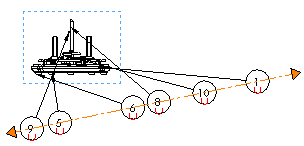

프리 드래그
선의 아무 위치에는 부품 번호를 배치할 수 있습니다.
상위 주제: 마그네틱 라인
