문서 속성 - 도면화

도면화 옵션의 문서 수준 제도 설정을 지정할 수 있습니다.

이 페이지를 열려면, 도면 문서를 연 상태에서 다음을 클릭합니다: 옵션 (표준 도구 모음)을 클릭하고, 문서 속성 탭에서 도면화를 선택합니다.

옵션

필터 표시 기본으로 표시할 주석 유형을 선택하거나 모든 유형 표시를 선택합니다.
문자 배율 파트와 어셈블리 문서의 경우, 다음 옵션을 선택 취소합니다. 항상 같은 크기의 문자로 표시 - 주석에 사용할 텍스트의 기본 크기의 배율을 선택하기 위함.
텍스트 항상 같은 크기로 표시 이 옵션을 선택하면, 모든 주석 및 치수가 확대/축소와는 상관 없이 같은 크기로 표시됩니다.
이 옵션은 도면에서는 사용할 수 없습니다. 도면에서는 항상 텍스트의 높이로 확대됩니다.

그려진 뷰 방향에서만 항목 보이기 (파트와 어셈블리에만 해당) 주석을 추가할 때 모델이 같은 방향일 때만 주석을 표시합니다. 파트를 회전하거나 다른 방향을 선택하면 주석이 표시에서 사라집니다.
주석 표시 / 어셈블리 주석 표시하기 다음 옵션에서 선택한 모든 주석 유형을 표시합니다. 필터 표시. 어셈블리에서 이 옵션은 어셈블리에 속한 주석을 비롯하여 개별 파트 문서에 표시된 주석의 표시까지 설정합니다.
모든 부품에 어셈블리 설정 사용 이 옵션을 선택하면, 모든 주석의 표시를 개별 파트 문서의 설정과는 상관 없이 어셈블리 문서의 설정과 일치하도록 설정합니다. 이 옵션과 함께 어셈블리 주석 표시하기를 선택하여 다른 조합의 주석을 표시합니다.
댕글링 치수 및 주석 숨기기 파트와 어셈블리에서, 다음을 숨기기 위해 선택합니다.
  • 지워진 피처로 인해 생기는 참조 도면의 댕글링 치수와 주석
  • 댕글링 참조 기능 억제된 피처로 인해 생기는 치수
도면에서는 댕글링 주석을 숨기기 위해 선택합니다.
도면에서 은선에 모델 색상 사용 이 옵션을 선택하면 도면에서 은선에 파트나 어셈블리의 모델 색상을 사용합니다. 이 설정은 도구 > 옵션 > 시스템 옵션 > 색에 있는 색상을 덮어씁니다. 그러나 지정된 레이어가 있는 경우 이 설정을 덮어쓰게 됩니다.
종속 뷰를 모체 뷰 설정에 링크 투상도와 같은 종속 뷰를 모체 뷰 설정에 링크하려면 선택합니다. 링크한 경우 모체 뷰 설정을 변경하면 종속 뷰도 변경됩니다.
주석 불러오기 전체 어셈블리에서를 선택 취소하여 상위 수준 어셈블리 주석만을 불러옵니다.

이 옵션을 선택하면, 모든 부품 주석을 불러오므로 실행 속도가 느려질 수 있습니다.


뷰 작성시 자동 삽입 선택:
  • 중심 표시-구멍 -파트
  • 중심 표시-필렛 -파트
  • 중심 표시-홈 -파트
  • 중심 표시-구멍 -어셈블리
  • 중심 표시-필렛 -어셈블리
  • 중심 표시-홈 -어셈블리
  • 중심선 - 평행선을 가진 모델 면에 중심선을 삽입합니다.
    이 옵션이 선택되었더라도 모델이 대형 어셈블리 모드이거나, 부품 수가 대형 어셈블리의 한계치를 초과할 경우, 중심선이 자동으로 삽입되지 않습니다.
  • 부품번호 - 다중뷰에 중복 없이 모든 표시 부품에 삽입됩니다.
  • 도면 표시 치수 - 다중뷰에 중복 없이 모델에 치수를 삽입합니다.
    치수들이 파트 스케치에 표시됩니다. 도면 치수 표시.

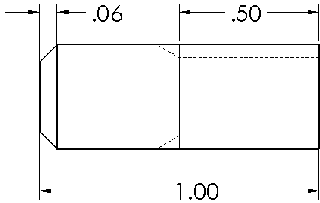

나사산 표시 고 품질 - 나사산 표시의 숨기기 또는 보이기 여부를 결정합니다. 만일 구멍이 모델 뒷면에 있으나 모델이 현재 정면도를 표시하면, 나사산 표시가 숨겨져 있는 상태입니다. 도면뷰 PropertyManager의 나사산 표시에서 각 도면뷰에 대한 표시 설정을 할 수 있습니다 나사산 표시.
영역 해칭 표시 주석 둘레에 공백 배경 표시 - 도면뷰나 스케치에 속하고 영역 해칭 위에 있는 치수와 주석 둘레의 공백 배경을 표시합니다.

선택 했을 때

선택하지 않았을 때

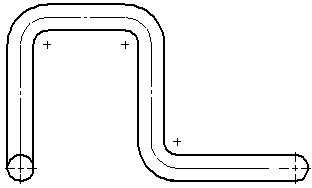

파단선 보기 입력:
  • 틈 - 파단도에서 파단선 사이의 길이를 지정합니다.
  • 연장 - 파단도의 모델형상에서 연장되는 파단선의 길이를 지정합니다.
