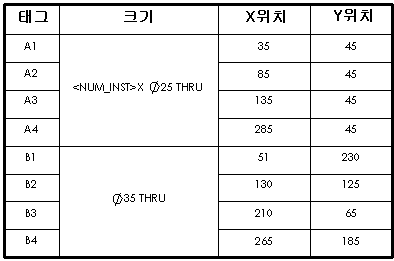

구멍 테이블의 문서 수준 제도 설정을 지정할 수 있습니다.
이 페이지를 열려면, 도면 문서를 연 상태에서 다음을 클릭합니다:
옵션
(표준 도구 모음)을 클릭하고, 문서 속성 탭에서 을 선택합니다.
일반 제도 표준
| 일반 제도 표준
|
선택한 제도표준 페이지 설정을 사용합니다. |
위치 정밀
 단위 정밀 |
구멍 위치값 소수점 뒤에 올 자릿수를 선택합니다. |
 |
영숫자 컨트롤
구멍 테이블 태그 시퀀스로 사용할 글자나 숫자를 선택합니다.
| A, B, C |
문자를 사용한 구멍 태그 시퀀스가 우선합니다. |
 |
| 1, 2, 3 |
구멍 태그 시퀀스를 숫자로 정의합니다. |
 |
도면층
| 레이어
|
레이어를 선택합니다. 문서 속성에서 레이어를 선택할 수 있으려면, 도면에 먼저 레이어를 작성해야만 합니다.
|
이 레이어 설정을 적용하려면, 도면뷰의
레이어 (레이어 도구 모음) 로
규격대로를 선택해야 합니다.
원점 표시기호
 원점 표시기호 |
원점 표시 규격을 선택하거나, 표준 규격대로를 선택하여 일반 제도 표준을 사용합니다.
|
ANSI, BSI:
 |
ISO, GB:
 |
DIN, JIS, GOST:
 |
프로파일 중심에서 각도/오프셋
|
각도
|
구멍의 중심을 지나는 수직선과의 각도를 표시합니다. |
|
오프셋
|
태그에서 구멍 프로파일까지의 거리
|
이중 치수
| 이중 치수 표시
|
이중 단위로 치수를 표시하기 위해 선택합니다. |
| 이중 치수 단위 표시 |
치수를 표시할 두 번째 단위를 표시합니다. |
| 치수값 위치 |
위쪽 |
| 아래쪽 |
| 오른쪽 |
| 왼쪽 |
