수평 치수

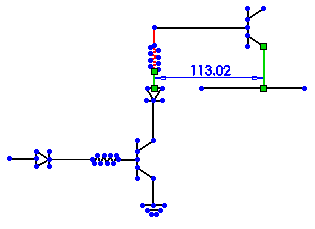

두 개의 스케치 요소 사이에 수평 치수를 부가합니다. 수평 방향은 현 스케치의 방향으로 정의됩니다.
수평 치수를 생성하는 방법
-
스케치를 열고 수평 치수  (치수/구속조건 도구 모음)를 클릭하거나 도구, 치수, 수평을 클릭합니다.
포인터 모양이  로 바뀝니다.
-
치수를 부가할 두 요소 클릭합니다.
 Esc를 눌러서 이전 선택의 실행을 취소할 수 있습니다. 예를 들어 수평 치수 도구를 사용하여 여러 요소의 치수를 기입한 경우 Esc를 눌러 마지막 선택 항목의 실행을 취소할 수 있습니다. 치수를 기입하지 않아야 할 요소를 실수로 선택한 경우 이 기능을 유용하게 사용할 수 있습니다.
-
수정 상자에서 값을 설정하고  를 클릭합니다.
-
원하는 위치에 클릭하여 치수를 부가합니다.
|
|
