파트 면에 스케치

파트에 새 피처를 생성하려면 피처를 생성할 파트 면에 스케치를 시작합니다.

모델 면에 스케치하는 방법

  1. 스케치하려는 모델 면을 선택합니다.

  2. 스케치 도구 모음에서 스케치 도구를 클릭하고 스케치 art\EDITMODL.gif를 클릭하거나 삽입, 스케치를 클릭합니다.

    다음과 같이 됩니다.

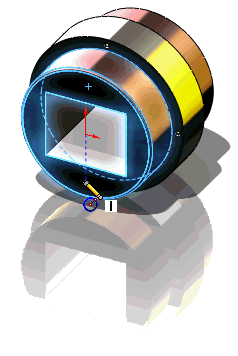

  • 적절한 스케치 도구가 표시되고 모델 면에 도구를 끌면 스케치가 표시됩니다.

선택한 면에 그리드가 표시됩니다(도구, 옵션, 문서 속성, 그리드/스냅에서 그리드 표시를 선택한 경우).

  • SolidWorks 창 아래 상태 표시 줄에 스케치 편집 메시지가 나타납니다.

다른 면에 스케치하려면 현재, 스케치를 종료하고 새 면을 클릭한 다음 새 스케치를 엽니다.

신속 스케치를 사용해서 활성 스케치 도구로 평면 면이나 평면에 스케치를 엽니다.
