판금 파트에서만 사용되는 속성은 계산되어 용접 구조물 속성 대화 상자에 표시됩니다.
계산된 속성 중 일부는 경계 상자를 기반으로 하며 가장 작은 사각형의 전개도를 맞출 수 있습니다. 가장 작은 사각형이 배열 방향에 정렬하도록 방향을 설정하여 전개도가 사각형에 맞도록 할 수 있습니다. 경계 상자는 판금 파트를 전개할 때 스케치로 표시되며 FeatureManager 디자인 트리의 전개도
아래에 위치합니다.

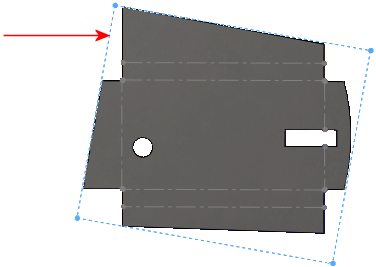

전개도에서 경계 상자 스케치의 예:
다음과 같은 속성이 판금 파트에서 계산됩니다.
- 경계 상자 길이
- 경계 상자의 가장 긴 쪽
- 경계 상자 너비
- 경계 상자의 가장 짧은 쪽
- 판금 두께
- 경계 상자 영역
- 경계 상자 길이 x 경계 상자 너비
- 경계 상자 빈 영역
- 관통 컷아웃을 제외한 전개도 영역
- 절단 길이-바깥쪽
- 기계의 절단 시간을 계산하는 데 사용되는 전개도(비어 있음)의 바깥 원주
- 절단 길이-안쪽
- 내부 루프 또는 컷아웃의 원주 합계
- 컷아웃
- 기계의 유휴 시간 계산에 사용되는 전개도에 있는 닫힌 컷아웃(관통 구멍)
- 굽힘
- 파트의 굽힘 수
- 굽힘 허용
- 전개도 계산의 기본
- 재질
- 질량
- 설명
- 굽힘 반경
- 표면 처리
