판금 게이지/굽힘 테이블에는 지정한 재질의 물성치가 저장됩니다. 테이블로 굽힘 허용, 굽힘 반경, 또는 k-변수를 임의의 두께, 굽힘 반경, 재질과 연관시킬 수 있습니다.
판금 게이지/굽힘 테이블을 액세스하는 방법은 다음과 같습니다:
- 베이스 플랜지를 작성할 때, 베이스 플랜지 PropertyManager에서.
- 베이스 플랜지를 작성한 후, FeatureManager 디자인 트리에서 판금
을 오른쪽 클릭하고 피처 편집을 선택하여.
SolidWorks 프로그램에서 테이블의 위치: <설치_디렉토리>\lang\<언어>\Sheet Metal Gauge Tables\.
게이지/굽힘 테이블과 게이지 테이블이 모두 이 위치에 있습니다. 사용자 고유의 테이블을 작성할 때 템플릿으로 사용할 수 있습니다.

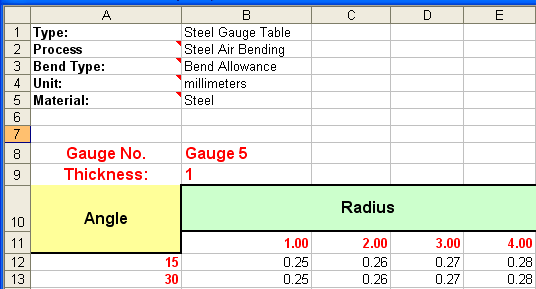

다음은 합쳐진 게이지/굽힘 테이블에 대한 설명입니다. 각 게이지 숫자 (두께)로, 반경과 각도 영역에서 선택할 수 있습니다.
