열전달 해석(SolidWorks Simulation에서 사용 가능)

열 트랜스퍼(전달)은 온도 변화로 인해 한 부분에서 다른 부분으로 열 에너지가 전이되는 것입니다.

열 트랜스퍼 모드

열 트랜스퍼는 다음 세 가지 모드가 있습니다.
전도
전도는 재질의 전반적인 움직임이 없이 재질 내 분자 교반에 의한 열 트랜스퍼입니다. 전도는 솔리드 열 트랜스퍼의 주 모드입니다. 솔리드의 온도가 부분별로 다를 경우 열 분포의 균형을 위해 온도가 높은 부분에서 낮은 부분으로 트랜스퍼됩니다.

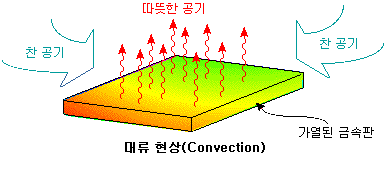

대류
대류는 유체 이동에 의한 열 트랜스퍼입니다. 대류는 솔리드 곡면과 인접 유체 간 열 트랜스퍼의 주 모드입니다. 유체 분자는 열 에너지 전달 매체 역할을 합입니다.

복사
복사는 전자기파에 의한 열 트랜스퍼입니다. 복사는 전도 및 대류와는 달리 전자기파가 진공 상태에서 전파될 수 있으므로 매체가 필요 없습니다. 복사 효과는 높은 온도에서 더 현저해 집니다.

열 트랜스퍼 유형

열 트랜스퍼 분석에는 다음 두 가지 유형이 있습니다.
정상 상태 열 전달 해석
바디가 열 균형 상태에 이르렀을 때 바디의 열 조건에 중점을 둡니다. 열 균형 상태에 이르렀을 때의 시간은 중요치 않습니다.
Transient 열 전달 해석
바디가 열 균형 상태에 이르렀을 때 바디의 열 조건에 중점을 둡니다.

열 응력 해석

온도 변화로 인해 바디에 상당한 응력이 발생할 수 있습니다. 열 응력 해석은 열 효과로 인한 응력, 변형, 변위를 계산합니다.
