열 접촉 저항 - 예제

일반적으로 전자 업계에서 칩은 에폭시 박막으로 서브스트러트에 결합됩니다. 다른 산업에서도 유사한 상황이 발생합니다. 에폭시 레이어를 개별 부품으로 모델링할 경우, 크기가 매우 작은 요소를 사용해야 하므로 메시할 수 없거나 요소 개수가 필요 이상으로 매우 커질 수 있습니다.

에폭시 레이어에 의해 열 저항을 고려하면 이것을 모델링할 필요가 없습니다. 열 접촉 저항은 면 접촉 조건으로 구현됩니다. 전체 저항률을 지정하거나 단위 면적 당 저항률을 지정할 수 있습니다.

열 접촉 저항 모델링

열 접촉 저항을 모델링하는 두 가지 방법이 있습니다.

• 형상을 만들 때 에폭시 박막을 무시할 수 있습니다. 즉, 현실에서 박막으로 분리된 부품의 면은 모델에서 접촉합니다.

• 형상을 만들 때 에폭시 박막을 고려할 수 있습니다. 이런 경우 열 접촉 면 사이에 갭이 있을 수 있습니다. 이런 접근법을 사용할 때 두 가지 점을 고려해야 합니다.

• • 두 접촉 면 사이의 거리가 인접 요소 크기보다 작거나 같을 때 결과가 가장 정확합니다. 아래 그림의 예는 부정확한 결과를 낼 수 있습니다.

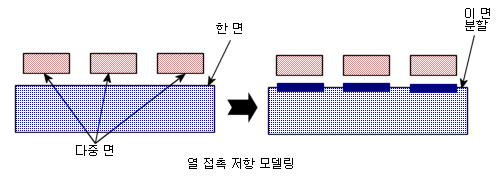

• 큰 면과 다수의 작은면 간에 다른 열 저항을 지정하려면 다른 쌍에 열 접촉 저항를 할당하기 전에 먼저 큰 면을 다수의 작은 면으로분리해야 합니다.

열 접촉 저항 정의하는 방법

1. 열전달 해석 스터디에서, 연결 을 오른쪽 클릭하고 접촉면 세트를 선택합니다.

접촉면 세트 PropertyManager가 나타납니다.

2. 유형을 열 저항으로 설정합니다.

3. 세트 1로 선택한 면, 모서리선, 꼭지점 에서, 하나 이상의 단품에 연관된 원하는 요소를 선택합니다.

4. 세트 2로 선택한 면 에서, 다른 단품의 원하는 면을 선택합니다.

5. 열 저항을 선택한 후 다음과 같이 합니다.

   1. 사용하고자 하는 단위계로 단위를 지정합니다.

   2. 합계 또는 분산을 선택하고 값을 입력합니다.

6. 고급 아래에서, 점-곡면 또는 곡면-곡면을 선택합니다. 노드 접촉 옵션은 접촉 면의 연결된 절점이 동일한 온도를 가질 때(완전 전도) 열 저항을 지정할 수 없습니다.

7. 를 클릭합니다.
