코너 자르기

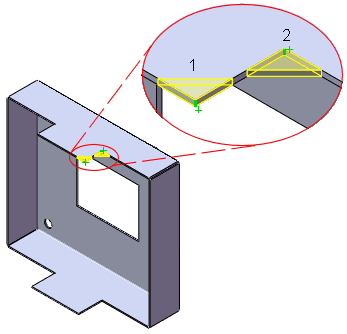

코너-잘라내기 도구는 모서리나 면에 있는 접힌 판금 파트에서 재질을 잘라내거나 추가합니다.

1. 바깥쪽 코너: 재질 잘라내기
2. 안쪽 코너: 재질 추가

코너 자르기 작성 방법

  1. 판금 파트를 작성합니다.

  2. 코너 자르기 (판금 도구 모음)를 클릭하거나, 삽입, 판금, 코너 자르기를 클릭합니다.

  3. 코너 자르기 PropertyManager의 코너 자르기 옵션에서,

    1. 코너 모서리/플랜지 면 을 선택합니다.

    2. 자르기 유형을 선택합니다. 모따기 또는 필렛 .

    3. 거리 (모따기) 또는 반경 (필렛) 값을 지정합니다.

  4. 를 클릭합니다.
