편차 분석
편차 분석 도구는 면과 면 사이의 각을 계산하는 진단 도구입니다. 단일 모서리선이나 여러 개 모서리선을 선택할 수 있습니다. 곡면이나 면 사이 또는 솔리드 상의 모서리선을 선택할 수 있습니다.
이 분석은 모서리에서 선택한 점의 수에 준하여 진행됩니다. 실패 또는 실패 가능성이 있는 작업을 검사할 수 있습니다.
-
몰드. 구배 분석 도구와 함께 사용하여 몰드의 분할선을 따라 금형 도구를 적용할 때 문제점을 분석합니다.
-
필렛. 필렛 적용에 실패할 가능성이 있는 문제점을 찾아냅니다.
-
탄젠시 조건. 로프트나 스윕, 곡면 채우기의 모서리선을 검사하고 탄젠시 조건에 충족하는지 확인합니다.
-
최대 편차. 스윕이나 로프트, 곡면 채우기의 모서리선에 최대 편차가 있는지 식별해 냅니다.
편차 분석 도구를 사용한 후에, 모델에서 필요한 요소를 조절하여 결과를 수정할 수 있습니다. 예를 들어, 곡면 채우기의 모서리선 편차 분석의 결과는 다양할 수 있습니다.
-
곡률 제어. 접촉 또는 탄젠트 중에서 선택합니다. 일반적으로, 탄젠트가 낮은 편차를 가집니다.
-
곡면 최적화. 좀 더 효과적인 단순한 패치를 사용하려면, 곡면 최적화 옵션을 적용합니다.
편차 분석 적용하기
-
편차 분석을 적용할 모델을 엽니다.

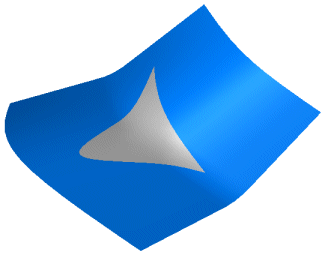

참고: 오른쪽 모델은 곡면 채우기를 사용한 예입니다.
-
도구 도구 모음에서 편차 분석  을 클릭하거나, 도구, 편차 분석을 클릭합니다.
편차 분석 PropertyManager가 나타납니다.
|
|
-
분석 변수  아래에, 분석할 모서리선을 그래픽 영역에서 선택합니다.
-
슬라이더를 사용하여 분석에 포함할 샘플점의 수  를 선택합니다.
참고: 점의 수는 클라이언트 창 구영 크기에 따라 달라집니다. 여러 개의 모서리선을 선택하면, 샘플점이 모서리 길이를 균등하게 분할하며 고루 분포됩니다.
-
계산을 클릭합니다.

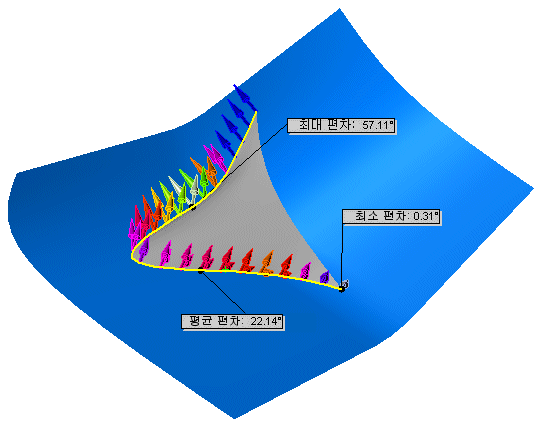

색깔있는 화살표가 편차를 표시합니다. 편차 표시 기준:
-
최대 편차 - 선택한 모서리 최대 편차 오류.
-
최소 편차 - 선택한 모서리 최소 편차 오류.
-
평균 편차 - 선택한 모서리 최대 편차와 최소 편차의 평균.
최대 편차 와 최소 편차 표시 색을 변경할 수 있습니다. 색을 변경하려면, 색상 편집을 클릭하여 색상 표를 표시한 다음, 각 편차 유형에 대한 색을 선택하고 계산을 클릭하여 새 색을 적용합니다.
|
|
|
