블럭 삽입 PropertyManager

문서에 블럭을 삽입 할 수 있습니다.

삽입할 블럭

• 블럭 열기. FeatureManager 디자인 트리에 현재 블럭 목록이 나열됩니다.

• 찾아보기. 문서에 삽입할 기존 블럭을 찾습니다.

• 파일에 링크. 원래의 파일에 적용된 변경 사항이 모든 블럭 인스턴스에 그대로 적용됩니다.

파라미터

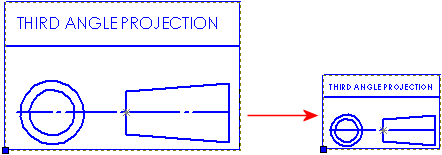

• 블럭 크기 . 삽입한 블럭의 기본 크기를 변경합니다. 블럭은 삽입점을 기준으로 축척됩니다.



• 블럭 회전 . 블럭을 삽입하는 각도를 변경합니다. 양수 값을 설정하면 블럭이 시계 반대방향으로 회전합니다. 블럭은 삽입점을 기준으로 회전됩니다.



지시선 과 레이어는 도면 문서에서만 사용됩니다.

지시선

블럭 지시선은 고정점 (블럭에 고정된 끝점)과 부착점(모델이나 도면 시트에 붙여진 끝점)을 가집니다. 블럭에 지시선을 추가할 때 기본적으로 삽입점에 고정됩니다. 지시선 고정점을 블럭 내 아무 위치로나 끌 수 있습니다.

화살표 유형. 유형을 선택합니다.

레이어

레이어 . 명명된 레이어로 도면에 사용
