곡면 보존
곡면 보존을 사용해서, 기존 곡면을 경계를 따라 자연스럽게 연장해서 곡면 구멍과 외부 모서리를 패치할 수 있습니다. 특정 비율로 곡면 경계를 연장하거나, 곡면을 채우는 끝점을 연결할 수 있습니다. 곡면 보존 도구를 불러온 곡면 또는 작성한 곡면과 함께 사용합니다.
참고: 곡면 보존이 기존 곡면을 연장하는데 비해, 곡면 채우기가 다른 곡면을 작성하고, 여러 면 사이에 패치를 적용하고, 구속 곡선을 사용합니다.
곡면을 보존하는 방법
-
곡면을 보존하고자 하는 곡면 파트를 엽니다.
-
곡면 도구 모음에서  곡면 보존을 클릭하거나 삽입, 곡면, 보존을 클릭합니다.
-
선택  아래에서, 보존하고자 하는 면 또는 모서리를 선택합니다.
참고: 선택하는 모서리에 따라, 곡면이 자연스럽게 경계로 연장될 수 있습니다. 모서리를 구속하려면, 다음과 같이 인접 모서리를 선택합니다.
|
|
|
|
|
|
모서리 연장. 다음과 같이 모서리를 선택하면, 곡면이 자연스럽게 경계로 연장됩니다. 거리  를 조절해서 자연스럽게 경계의 비율로 곡면을 연장합니다.
|

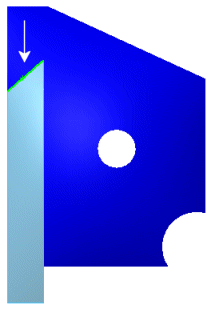

곡면 연장을 구속하려면, 그림과 같이 두 모서리 모두를 선택합니다.
|
-
옵션 아래에서, 보존 모서리 유형으로, 기본 모서리 연장을 받아들여서 자연스럽게 경계로 모든 모서리를 연장합니다. 또는 두 모서리 모두를 선택해서 오른쪽 그림과 같이 끝점 연결을 선택합니다.
원래 곡면과 합치는 곡면 연장을 작성하려면, 원래 바디에 붙이기 확인란(기본)을 선택합니다
새로운, 별개의 곡면 바디를 작성하려면, 원래 바디 붙이기를 선택 취소합니다. 원래와 새 곡면 바디 모두가 FeatureManager 디자인 트리에 표시됩니다.
-
확인  을 클릭해서 곡면을 보존합니다.
|
|
|
|
|
|
곡면 보존, 왼쪽 모서리와 안쪽 모서리 모두를 선택합니다. 옵션 아래에서 끝점 연결을 선택합니다.
|
곡면 보존, 면을 선택합니다. 옵션 아래에서 모든 모서리를 선택합니다. 모든 모서리가 자연스럽게 경계로 연장됩니다.
|
