용접구조물 - 코너 처리 변경

구조용 멤버 내 한 그룹에서나 인접 그룹간 코너 처리를 덮어쓸 수 있습니다. 인접 바디와 호 바디를 합치고 용접 틈과 잘라내기 순서를 지정할 수도 있습니다.

코너 처리 변경하는 방법

1. FeatureManager 디자인 트리에서 구조용 멤버를 오른쪽 클릭하고, 피처 편집을 선택합니다.

2. 수정하려는 코너를 클릭합니다.

3. 코너 처리 대화상자에서 강조표시된 그룹, 그룹 1과 작업합니다. 추가 그룹이 이 코너에서 만날 경우, 화살표 키를 클릭해서 기타 그룹으로 스크롤 합니다.

4. 호의 경우만, 호 선분 바디 합치기를 선택해서 바디를 만들면서 인접 바디와 호를 합칩니다. 독립적인 바디를 유지하려면 선택 취소합니다.

5. 코너 처리로 마이터 끝단 , 맞대기1 끝단 또는 맞대기2 끝단 를 선택합니다.

6. 마이터 절단 바디 합치기를 선택하여 용접구조물 바디를 결합함으로써, 용접구조물 테이블에서 결과 용접구조물 바디의 길이가 절단되지 않은 용접구조물 바디의 최대 길이를 합친 값과 같게 만듭니다. 코너 다듬기 적용을 선택하고 마이터 끝단 을 클릭한 경우 사용할 수 있습니다.

7. 코너 용접 틈 지정을 선택해서 그룹의 용접 틈을 덮어씁니다.

8. 같은 그룹내 연결된 선분사이의 틈 에 새 용접 틈을 지정합니다.

9. 잘라내기 순서를 지정합니다.

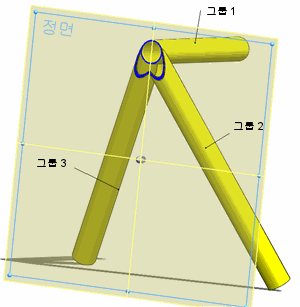

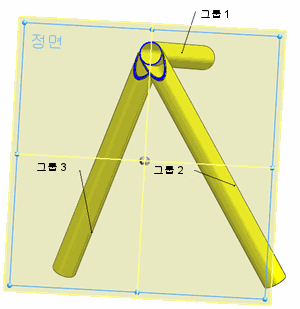

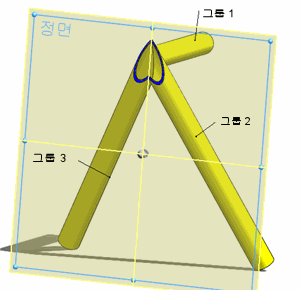

더 낮은 잘라내기 순서 번호가 있는 그룹이 높은 번호가 있는 그룹을 잘라냅니다. 두 그룹에 같은 잘라내기 순서 번호가 있을 경우, 서로 마이터하고 더 높은 번호가 있는 그룹을 잘라내며 더 낮은 번호가 있는 그룹으로 잘립니다.

9. 를 클릭합니다.

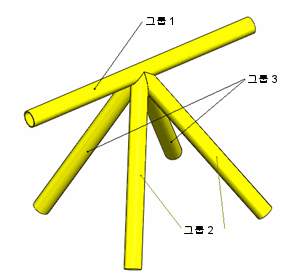

예
