패턴 및 대칭 복사 개요

패턴은 선택한 피처를 씨드 피처를 기반으로 배열에 반복합니다. . 선형 패턴, 원형 패턴, 곡선 이용 패턴, 채우기 패턴을 만들거나, 스케치 점이나 테이블 좌표를 사용하여 패턴을 만들 수 있습니다.

대칭 복사는 선택한 피처나 모든 피처를 선택한 평면이나 면에 대칭형으로 복사합니다.

SolidWorks 색상, 텍스처와 나사산 표시 데이터를 모든 패턴 항목과 대칭 복사 피처에 연장하려면, PropertyManager의 시각 속성 연장 옵션을 선택합니다.

멀티바디 파트의 경우, 같은 문서 내에서 패턴이나 대칭 복사 피처를 사용하여 여러 개의 바디를 패턴 또는 대칭 복사 할 수 있습니다.

• 선형 패턴의 경우, 피처를 선택한 다음 방향, 선 간격, 총 인스턴스 수를 지정합니다.

• 원형 패턴의 경우, 피처와 모서리 또는 축을 회전 중심으로 선택하고 다음을 지정합니다.

총 인스턴스 수 및 항목 간 각도 간격

- 또는 -

총 인스턴스 수 및 패턴을 작성 할 각도 합계

• 곡선 이용 패턴의 경우, 피처를 패턴할 스케치 요소나 모서리, 피처를 선택합니다. 다음, 곡선의 유형, 곡선 방법, 정렬 방법 등을 지정합니다.

• 스케치 패턴의 경우, 모델 면의 스케치 점으로 씨드 피처를 배치할 위치를 선택합니다.

• 테이블 패턴의 경우, 이전에 만들어진 X-Y 좌표를 추가하거나 재생하여 모델 면에 씨드 피처를 배치합니다.

• 채우기 패턴을 위해, 피처 패턴이나 미리 지정된 컷 형태로 지정된 영역을 채웁니다.

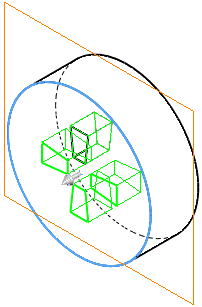

• 대칭 복사 피처의 경우, 복사할 피처와 이를 대칭 복사할 평면을 선택합니다. 모델에서 평평한 면을 선택하면, 전체 모델이 선택한 면을 기준으로 대칭 복사 됩니다.

• 외형 패턴의 경우 미리 지정된 컷 형태로 정의된 영역을 외형 패턴으로 채웁니다.

패턴의 패턴과 패턴의 대칭 복사본을 만들 수 있고 패턴을 조절하고 수정할 수도 있습니다.

패턴 및 대칭 복사 피처의 전체 미리보기가 지원됩니다.

어셈블리에서 부품 패턴을 사용하는 데 대한 내용은 부품 패턴 추가하기를 참고합니다.
